Movimiento PIR activado interruptor Audio (10 / 11 paso)

Paso 10: Near miss

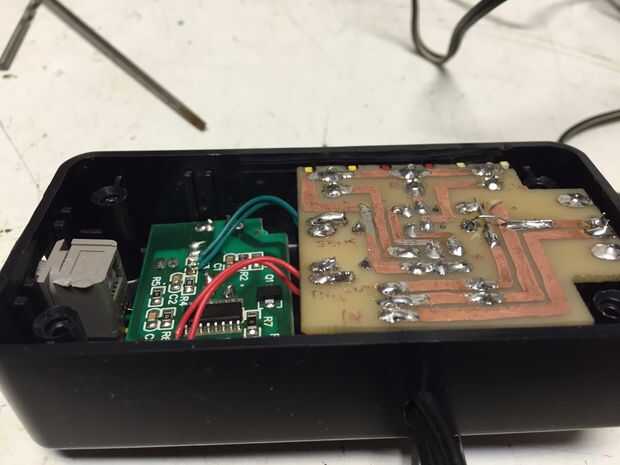

Tengo todo montado y conectado. He probado en el garaje y estaba muy contento viendo el LED encenderá y apagará después del tiempo ajustado sólo por venir en otra vez cuando me mudé. Poner la tapa en la caja y me dirigí dentro a una prueba final. Me enganche todo hasta and...it no funciona! Me sentí enfermo a mi estómago.

Hacia el garaje y tengo mi medidor. La prueba indica que el relé no es cambio. Que desoldar los cables de la bobina de relé y asegúrese de que no están en contacto con las almohadillas de cobre. Usar la batería de la luz original para probar el relé. Todavía no funciona. Interruptor de polaridad y listo. Que haga clic. Si hace referencia nuevamente a los apuntes de dibujo del circuito verás que he marcado (+) y (-) cerca de los cables de la bobina. Cuando rediseñar el circuito, me volví cosas totalmente alrededor y todos se olvidaron de la polaridad de la bobina.

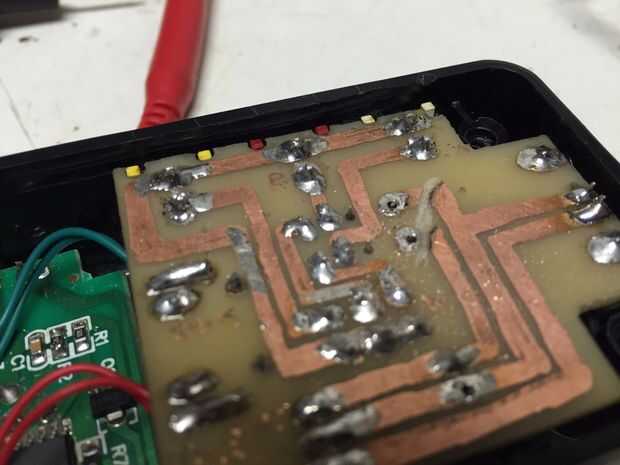

Por suerte era un arreglo simple. Usé mi Dremel con una broca de corte pequeñas y suelo fuera de los rastros de cobre hacia la bobina del relé. He cortado algunos cables LED y utilizado para saltar el rastro correcto de cobre a los pins correctos. Todo fue correcto en el mundo otra vez.

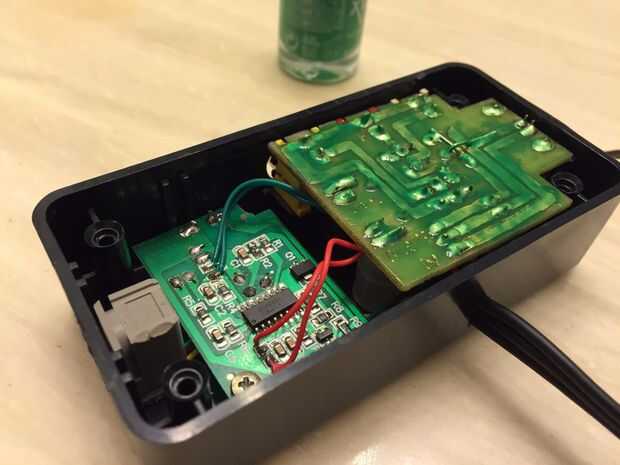

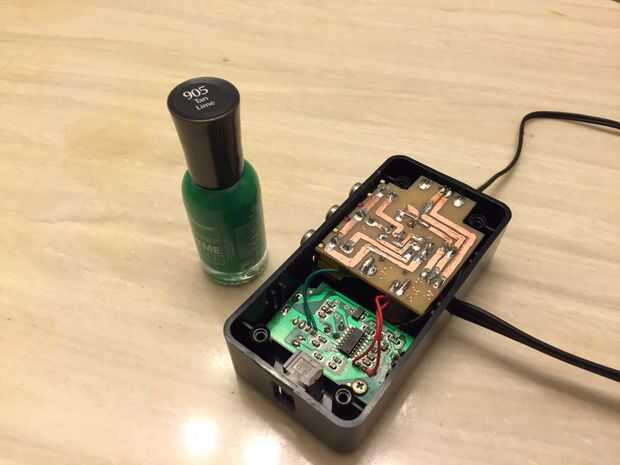

Para sellar cosas y proteger los rastros de cobre, utilicé esmalte de uñas verde. Acabo de recibir el material más barato que estaba cerca del mismo color como máscara de la soldadura de la Junta del sensor.
