Paso 4: mejoras
¿Mejoras? Pero apenas hemos empezado. Bien, yo había estado pensando mucho acerca de la cantidad de tiempo que la luz se quedó en. A sólo dos minutos parece excesivo. Y luego está la gama de detección de movimiento. Algunas pruebas no tan rápidas revelaron que lo recogería movimiento de más de 20' a. No creo la habitación en que esto va hasta 20' de ancho. Ello significa que en cualquier momento alguien entró en la habitación el interruptor se encienda. Derrota el propósito de esto.
Comencé a estudiar la hoja de datos para el BISS0001 (aquí) y realizó algunas investigaciones en línea. El tiempo 'ON' está determinada por el resistor y condensador de los valores usados va a pin 3 y 4 respectivamente. La fórmula en la hoja de datos es Tx ≈ 24576 x resistencia x capacitancia;resistencias de montaje superficial están marcados - generalmente con un número de 3 dígitos que indica resistencia. Condensadores de montaje superficial no tiene cualquier marcas. Aquí es donde algunos Álgebra básica viene muy bien. Sé que el resistor usado fue un 433. Los dos primeros dígitos son el valor de la resistencia. El tercer dígito indica cuantos ceros deben seguir - 43000 ohmios (43 k ohmios). También conozco el valor de Tx de la cuenta de cuánto los LEDs me alojé en, tan sólo hay que resolver para la capacitancia. 120 segundos / (24576 x 43000) = faradio 0.000000113 (0,113 μF).
Ahora que tengo un valor de capacitancia, puedo averiguar qué resistencia tamaño necesito utilizar el tiempo deseado. Decidí tirar de los originalmente previstos 30 segundos. Que la fórmula es: 30 segundos / (24576 x.000000113) = ohm 10802.

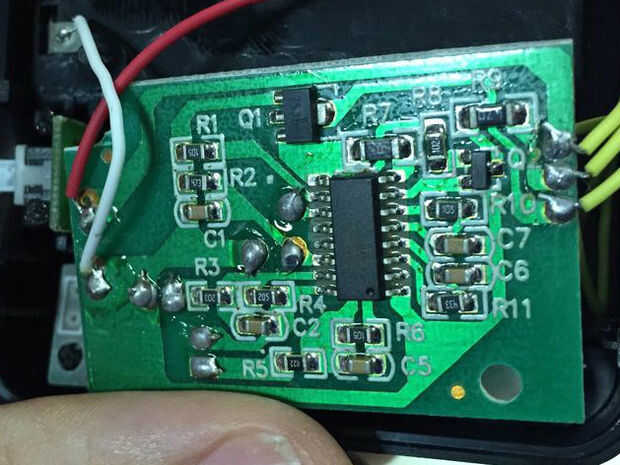

Pasando a la sensibilidad. Encontré una discusión en línea (aquí) que habla de calcular la ganancia de la amplificación de la PIR dividiendo los valores de resistencia. Después de hacer referencia a la hoja de datos y buscando en mi circuito, determiné que la amplificación sólo tuve fue en el pin 15. Los valores de resistencia originales fueron 205 (2M ohm) y 203 (20 k ohmios) que equivale a 2000000/20000 = 100 X ganancia. Necesitaba reducir la ganancia para reducir la gama de PIR.

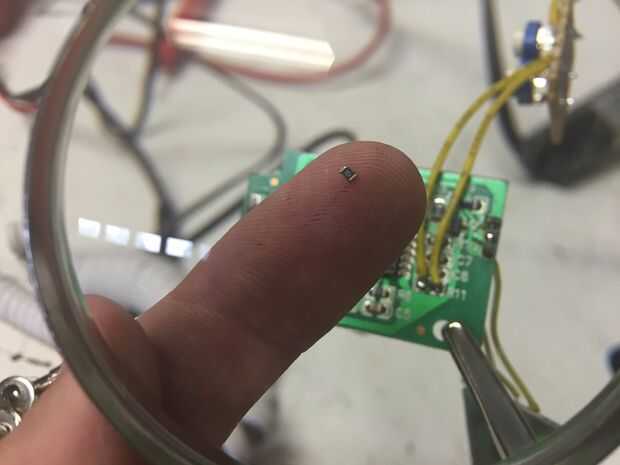

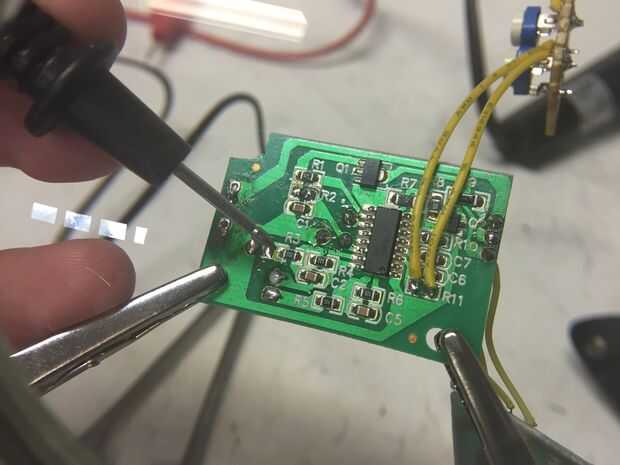

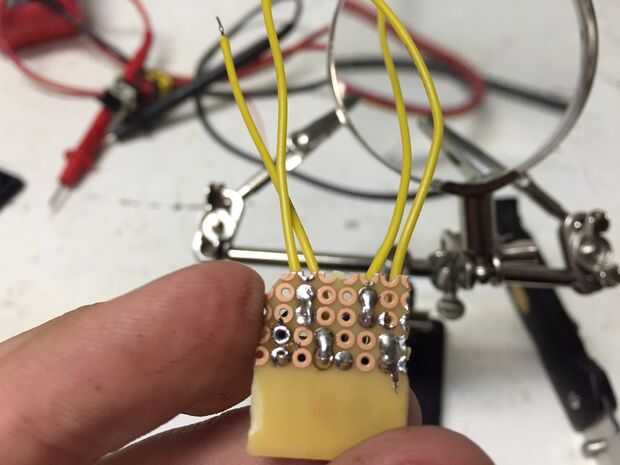

Entonces decidí que ya que tenía una caja entera de componentes aleatorios, en lugar de intercambiar resistencias hacia fuera tenía uso solo un par de potenciómetros como resistores variables. Cogí unas pinzas y mi (recién comprado para este proyecto) tercera mano con lupa y quitar la pequeña resistencia 433 de la resistencia del pin 3 y el 203 de pin 15. He podido cavar un 503 y 504 potenciómetro fuera de mi caja de repuestos. La 503 se utilizaría en lugar de la resistencia 433. Esto le daría ajuste de 0 - 50 k ohmios - o aproximadamente 4 segundos a 2 minutos. El 504 se utilizaría en lugar de la resistencia de 203. Esto ajustaría la ganancia hasta 4 X cuando la resistencia marcó a 500 k ohmios. He soldado las macetas a alguna junta de perf y conectado a los pads de soldadura de montaje superficial con algún alambre de calibre pequeño. Esto fue un paso temporal para probar funcionalidad.
