Monitoreo de uso residencial del agua mediante la lectura de contador del agua municipal con sensor de efecto Hall + Arduino (3 / 4 paso)

Paso 3: Registro de salida del sensor de efecto Hall amplificado con un Arduino

Hay muchas maneras de digitalizar la salida del op-amp, pero lo más fácil es simplemente conecte la salida del amplificador operacional a uno de los pines de entrada digitales de Arduino. El pin cambiará estado alto a bajo o de bajo a alto, cuando el voltaje de la salida del op-amp pasa la marca ~2.5V. Cada paso del imán iniciará un cambio de estado, por lo que para calcular el flujo de agua, sólo necesitará la figura hacia fuera * cuántos pases el imán hace que para cada 1 galón de agua que fluye a través del medidor.

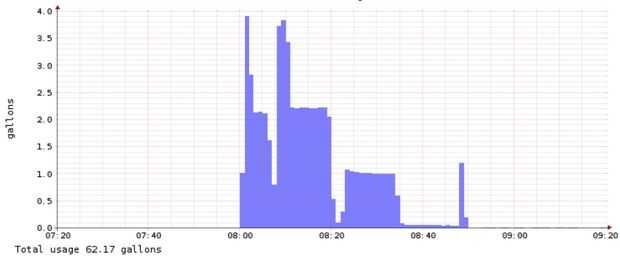

En este punto, un galón por minuto (GPM) agua caudal se puede calcular simplemente contando los cambios de estado en el pin digital en cualquier período de tiempo de 1 minuto.

Si está usando un Aduino conectarse la salida del sensor, sólo use pin digital 2 o 3 (en la mayoría de las placas Arduino) y una interrupción a éste como tal:

------------------------------------------------------------------------------------

int magnetPasses = 0;

void setup(void) {}
attachInterrupt (0, magnetPass, caer); Coloque interrupción de disparo externo en pin digital 2
timer.setInterval (60000, printWaterTotal); Llame a la función 'printWaterTotal' cada 60 segundos
}

void magnetPass() {}
magnetPasses ++; aumentar en 1
}

void printWaterTotal() {}
Serial.Print ("pasos de imán");
Serial.println (magnetPasses);
magnetPasses = 0; reiniciar contador
}

------------------------------------------------------------------------------------

* Por ejemplo, un medidor de agua residencial Neptuno T-10 popular mostrará 120 pases de imán para cada 1 galones de agua. Esto es pase de imán aproximadamente 1 de cada 1oz de agua, así incluso fugas de agua muy pequeña pueden ser fácilmente detectadas mediante este método.
