Monitoreo de uso residencial del agua mediante la lectura de contador del agua municipal con sensor de efecto Hall + Arduino

si quieres controlar tu consumo de agua, como parte de un proyecto de monitoreo y DIY domótica inteligente, entonces este instructable puede ayudarle a lograr ese objetivo. La solución aquí es no invasiva, utiliza su medidor de agua municipal existentes y el costo total del proyecto pueden ser mantenido debajo de $5-10.

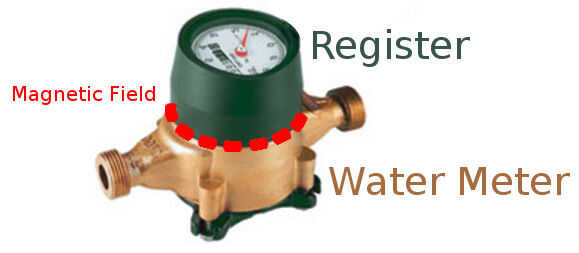

En primer lugar, echemos un vistazo a lo que está sucediendo dentro de un metro de agua residencial típico. El tipo más común de medidor de agua instalado por municipios es un medidor de agua de desplazamiento positivo. Este tipo de diseño de medidor de agua generalmente incorpora una rueda, como parte del mecanismo interno, con uno o más imanes conectados a la rueda. Cuando el agua fluye a través del medidor, esta rueda gira, el registro de conducción. El registro es la parte que se encuentra en la parte superior del medidor de agua, analógico o digital, que muestra cuántos galones de agua han utilizado.

Esta impulsión magnética entre el medidor de agua y el registro se utiliza en prácticamente todos los medidores de agua residencial. Así que para medir el flujo de agua, sólo tiene que controlar si esta rueda es spinning y cuán rápido. Puesto que la rueda tiene imanes conectados a él, el campo magnético de los imanes seguramente será perceptible desde el exterior de la caja de medidor de agua.  Para probar esto, sostenga una brújula al lado del contador del agua. Mantenga cerca de donde se unen el contador y el registro, es donde el campo magnético más fuerte. Si la aguja de la brújula oscila cuando el agua fluye, entonces hay una gran probabilidad de que usted será capaz de controlar las fluctuaciones.
