Paso 7: La caja

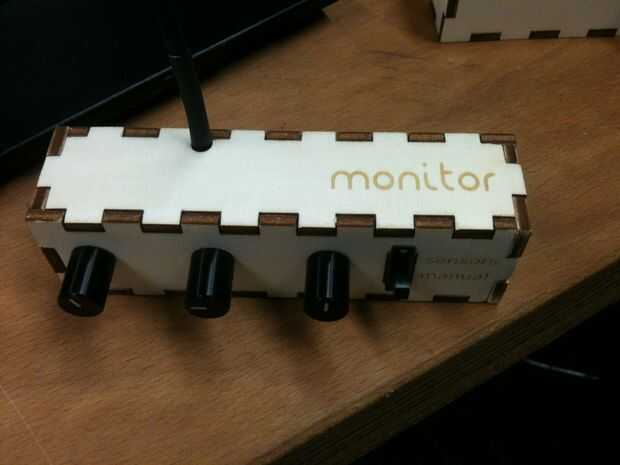

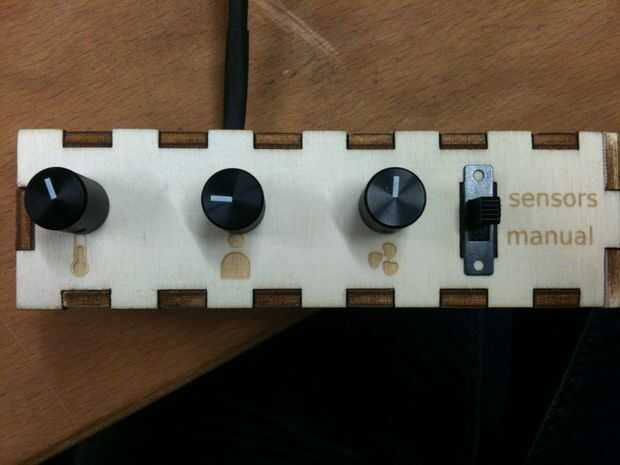

El cuadro, bueno, es un poco innecesario para este proyecto porque realmente quieres sensores inalámbricos para alimentar los datos. Pero se ve muy cool y quería usar el cortador del laser. El archivo necesario para esta caja se denomina PotiBox.svg y se puede abrir con el software gratuito Inkscape. El cuadro es generar con Boxmaker (W: 124 mm, H: 38 mm, D: 42 mm, MT: 4 mm). He añadido los agujeros para los potenciómetros y el interruptor de tirón. Además usé un cuadro de texto para la fuente y las imágenes de los tres símbolos. Cortar la parte delantera en dos puestos de trabajo. Primero corte las líneas negras con la configuración estándar de 4mm pappel y había grabado de la fuente de color rojo con intensidad de 40 por ciento. En segundo lugar había grabado las imágenes con la misma intensidad. Esto tiene que fijarse hasta en el programa para el cortador del laser (Visicut por ejemplo). Uso pegamento para madera normal y algunos restos para armar la caja y fije la tarjeta en el lugar. Ahora puede insertar el interruptor de tirón. Partido el cable del pin por la mitad y la soldadura de una mitad con el conector medio del interruptor y el otro al pin de arriba. Enchufe el cable, que está conectado con el perno superior para el enchufe al lado del potenciómetro y el otro a su lado. Todo menos el elemento superior junto por lo tanto, todavía puedo quitar el cable de la caja pegué.

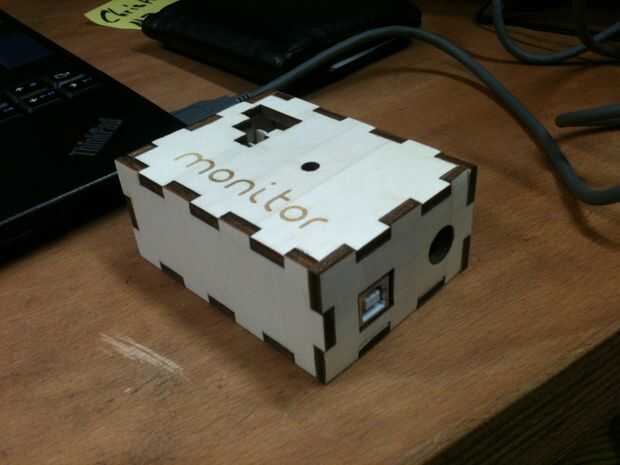

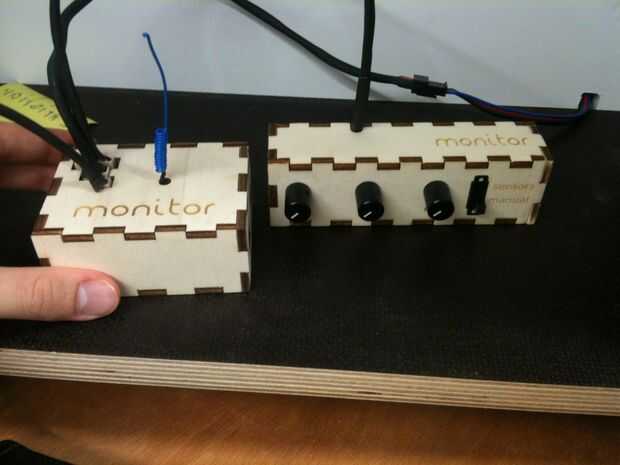

El archivo de la caja con el arduino es ArduinoBox.svg. Otra vez me mide dimensiones para cortar los agujeros para la antena para los sensores sin hilos opcionales, la alimentación, el enchufe del USB y los cables.
