Hola, es mi primera vez, así que por favor, ser amable!
ADVERTENCIA: Trabajar con voltaje de CA puede ser mortal. Si no sabes lo que haces por favor no trate de esto.
He tenido en el desarrollo de la mente un sistema de monitor, para mi energía de emergencia, que consiste en 4 baterías de 6V y un inversor para generar AC 110V a 60Hz. Tengo una buena idea sobre cómo hacerlo, pero estoy lejos de ponerla-todavía.
También, he estado pensando en cómo ser capaz de controlar la frecuencia, como con precisión (y barato) como sea posible. La idea ganadora fue utilizar un transformador de pared (110VAC en 12VAC hacia fuera) para conducir un optoacoplador que conducen a su vez un perno de la entrada en el arduino. El racional:
Ciclos de corriente alterna de + a - y cuando en su ciclo positivo podría encendido el led del optoacoplador, cierre su salida. Se pasa una vez por ciclo. Si contamos anough de pulsos, si dividimos el número de muestras (pulsos) por el tiempo que tardaron, hará que la frecuencia.

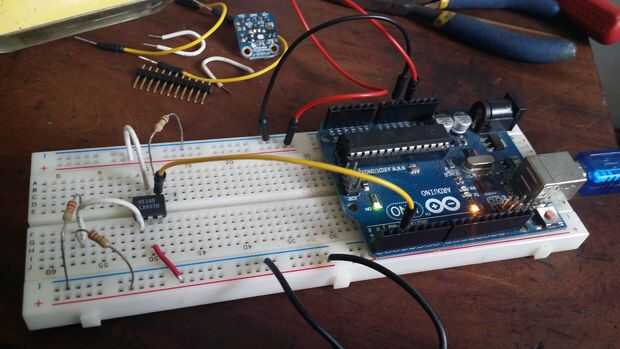

Usé un divisor del voltaje para bajar el voltaje a un nivel viable para el optoacoplador. y un pull-down resistor para asegurarse de tener un estado de saber para la clavija de entrada. Los conductores del transformador de pared conectan los rieles inferiores de energía.

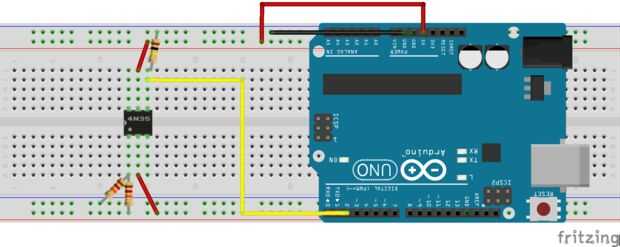

Lista de montaje
Propiedades de tipo de parte de la etiqueta
Parte1 Arduino Uno (Rev3) Tipo Arduino UNO (Rev3)
R2 resistencia de 100kΩ
R3 resistencia de 12kΩ
R4 12kΩ resistencia
Parte de U1 optoacoplador 4N35
