Paso 1: Lista de componentes
Usted necesitará los siguientes componentes principales:

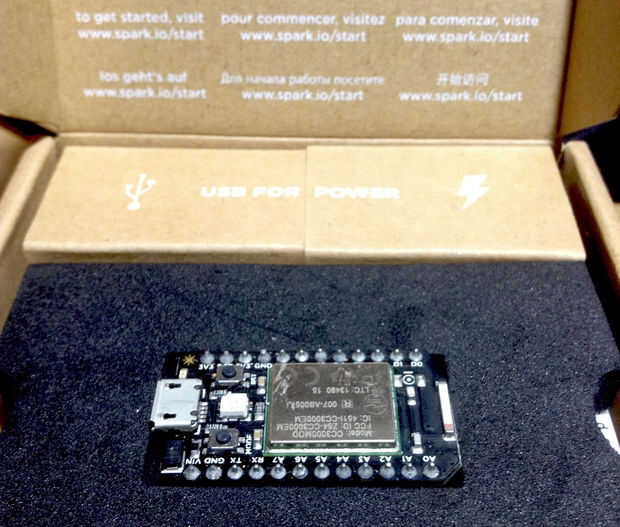

El módulo de la partícula núcleo (también conocido como núcleo de chispa)
Esto viene en un kit poco agradable con placa y cable USB. Usted puede comprar un directo de partículas en https://store.particle.io/, de Adafruit, o en el Reino Unido el más barato que he encontrado es de CPC.
Hay dos versiones de la base - uno con una antena incorporada 'chip' y otro con un conector u.FL para una antena externa. He encontrado la antena está bien en cualquier lugar en mi casa donde hay normal recepción de Wi-Fi ("dos o tres gotas en un iPod"). La antena externa sería mejor para zonas de señal débil (p. ej. una dependencia) pero tendrás que añadir el coste de una antena de Wi-Fi independiente y un cable u.FL 'flexible'.

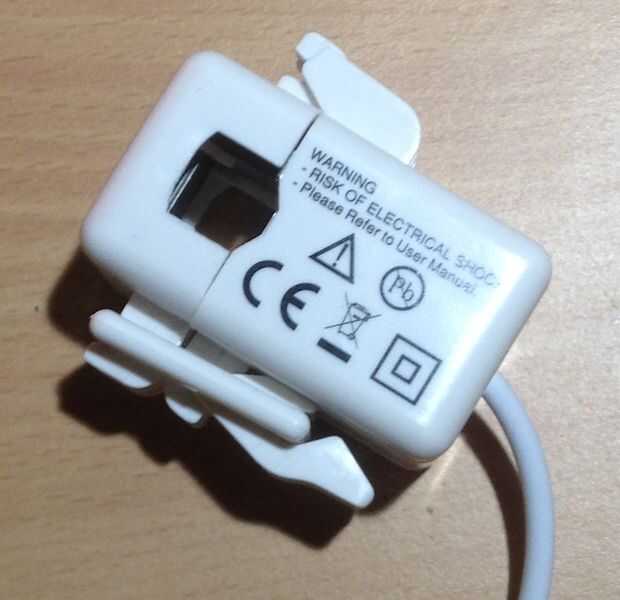

Sensor de corriente de CA
Esto es un pequeño dispositivo magnético que abrazaderas sobre un conductor corriente de la red y producir un voltaje de salida que es proporcional a la corriente que fluye en el alambre. La usé fue para un monitor de energía en el hogar del búho, pero puede buscar Amazon, eBay, etc, CA actual Sensor para una variedad de alternativas. Asegúrese de elegir uno con suficiente capacidad de corriente máxima para la carga que se está queriendo medir (p. ej. 30A = aprox. 7kW). Nota importante - usted no quiere utilizar una 'desviación actual': estos no están aislados de la red sí mismo y no puede utilizarse en este diseño.

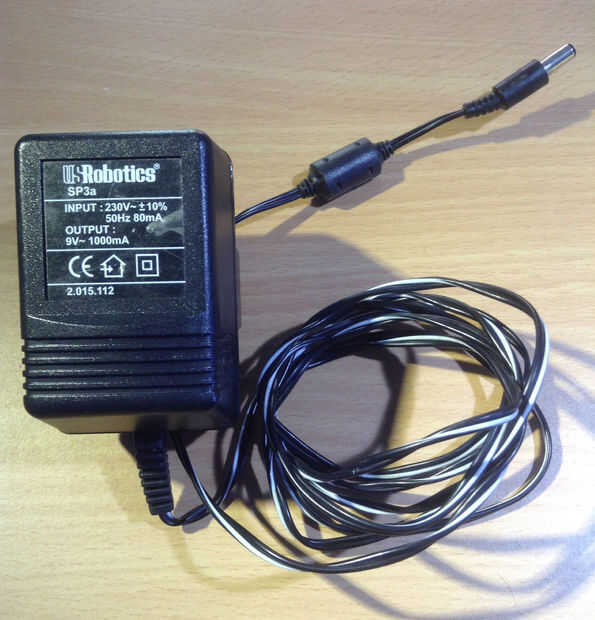

Adaptador de corriente de salida
El circuito necesita una entrada de alimentación de CA de entre 6V y 12V (RMS). He encontrado un adaptador 9VAC para un módem viejo en mi caja de chatarra; consumo de energía es bajo (3W o menos), así que prácticamente cualquier adaptador funcionará. Tenga en cuenta que un adaptador de DC no funciona, porque el monitor necesita información de tiempo de la red para medir consumo de energía real exactamente.

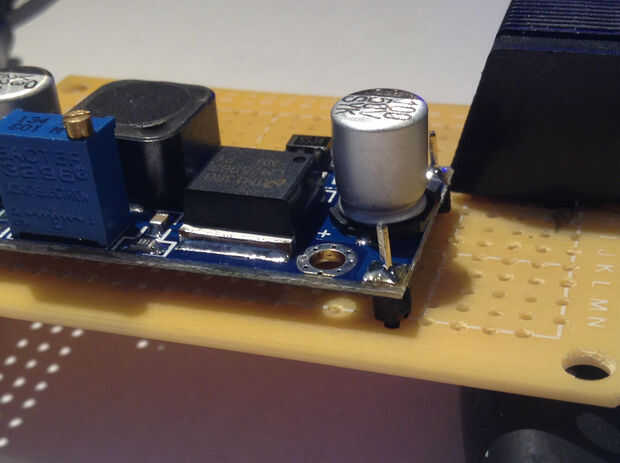

Salida de 5V DC-DC converter
Mi plan original era utilizar un viejo cargador de coche USB para proporcionar un regulador reductor para proporcionar 5V para el módulo de chispa. Lamentablemente resultó defectuosa, por lo que he diseñado un circuito basado en el IC MC3063. Usted puede construir esta o para simplicidad se podría utilizar un módulo prefabricado. Una variedad de módulos basado en TI LM2596 chip está disponible en Amazon, eBay o en otros lugares.
Otros componentes
Los componentes pasivos utilizados en el circuito son:
- C1 de 1000uF 25V electrolítico
- 100uF C2 10V electrolítico
- Cerámica de C3 100n
- C4 220u 25V electrolítico
- Cerámica de C5 470 p
- D1-D4 1N4001
- Q1 2N2222A
- R1 10 K
- 1 K R2, R7
- R3 22 K
- R4, R5 47 K
- R6 220R
Los resistores pueden ser 0. 25W, 5% tolerancia o mejor. Película metálica es preferible a los tipos de carbono, ya que tienen un ruido más bajo.
Usted también necesitará:
- Conector para entrada de energía (y opcionalmente el sensor de corriente)
- Un recinto (usé un ABS caja de aprox. 14 cm x 8 cm x 4 cm)
- Placa de prototipos (almohadilla o el tablero tira)
- 2 x 12-pin 0,1" zócalo para módulo de chispa
- Tuercas, tornillos y espaciadores para el montaje
