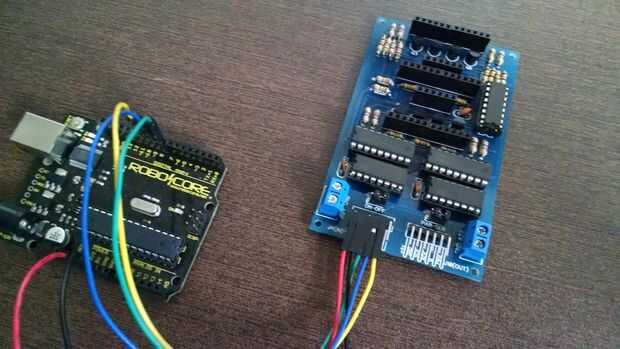

Módulo de visualización de LED de varios (1 / 6 paso)

Paso 1: componentes

  • PCB (Printed Circuit Board)

-74HC595 (x 03)

-ULN2803 (x 02)

-Transistor PNP - BC327 (x 08)

-Resistencia de 150 ohmios (16 x)

-Resistencia de 470 Ohms (x 08)

-Condensador de 100 nF (x 03)

-IC conector 16 pines (x 03)

-IC zócalo 18 pines (x 02)

-Conector hembra de pines - 6 pines (x 8)

-90 º pin headers (01 x)

-180 º pin headers (01 x)

-Pins Conector transmitidas por KRE 02 (x 02)

-PCB fabricados (01 x) -

  • Otros

-Arduino Uno R3 / Nano / similares

-LED pantalla 04 dígitos x 7 segmentos - (ánodo común)

-LED Dot Matrix bicolor (verde y rojo) - (ánodo común)

-Importantes observaciones:

  1. Puse la hoja de datos de componentes todo más importantes solamente como referencia pero debe verificar la hoja de datos de sus propios componentes antes de usarlos.
  2. Esta placa fue diseñada para usar sólo displays de Ánodo común.
