Dos circuitos que estaba haciendo, un sensor de proximidad y un perseguidor del sol, no funcionaban como era de esperar, y así que decidí probar la sensibilidad de los sensores de luz estos circuitos utilizados. En la investigación del tema, me ha sorprendido que LEDs podrían utilizarse como sensores de luz y que hay muchos tipos de sensores para detectar luz: fotodiodos, células solares, la luz resistencias dependientes (LDRs) y fototransistores (IR) infrarrojo. Mi curiosidad tiene lo mejor de mí y decidí probarlos todos.
Medí el voltaje generado por cada sensor de diferentes fuentes de luz: luz solar, bombilla incandescente de 100 vatios, emisor de infrarrojos y dos tipos de mandos a distancia IR.
El emisor de IR fue conectado con 3 baterías del AA (4,5 voltios) a través de una resistencia de 220 ohm. La luz sería más brillante si la resistencia tiene un valor inferior, pero quería ser prudente después de quemar un emisor. El propósito de las pruebas fue para comparar diferentes sensores y no para determinar cómo brillante un emisor podría brillar. Es un experimento para el futuro.
La luz infrarroja es invisible al ojo humano, pero el emisor tenía un resplandor rojo apenas visible cuando se ilumina. La luz IR se puede ver en la pantalla de una cámara digital.
PIEZAS
- LED: un pack de 3mm y 5mm LEDs de varios colores
- Fotodiodo: BPW34, conveniente para el visible y luz infrarroja
- Células solares: de una lámpara solar del jardín muy barata
- Resistencia dependiente de luz (LDR): 7mm de diámetro, resistencia a la luz 300 ohmios y oscuro de 10M
- Detector de infrarrojos (IR) #1: Caballero Lites KID-7404 5mm (fototransistor)
- Detector de infrarrojos (IR) #2: 5 mm (fototransistor), Radio Shack Catálogo #2760142 contiene un detector y un emisor. Comentarios en Internet sugieren que el detector en algunos de estos paquetes es un transistor, pero en otros paquetes es un fotodiodo, a pesar de la descripción en los paquetes de ambos Estados "fototransistor" y el número de catálogo es el mismo.
- Luz solar: no muy fuerte a finales de diciembre en nuestra latitud de casi 44 grados al norte. Un rápido cálculo muestra que el sol era sólo unos 23 grados sobre el horizonte a mediodía.
- 100 vatios helado, incandescente, bombilla de 120 voltios
- Emisor de rayos infrarrojos (IR) #1: 5 mm, Radio Shack Catálogo #2760143
- Emisor de rayos infrarrojos (IR) #2: 5 mm, Radio Shack Catálogo #2760142
- TV con control remoto
- LEGO Mindstorms EV3 Faro control remoto
- Resistencias (valores en ohms): 150, 220, 680, 2.2K, 5 K, 10 K, 47 K, 330 K
- 3 - AA pilas y un portapilas
- Rollo de papel higiénico
HERRAMIENTAS
- Multímetro digital
- Cuchillo o tijeras
- Cinta aislante
- Cables de puente con pinzas de cocodrilo
- Protoboard (opcional) con cables de puente
- Cámara digital si usted quiere ver si un emisor de infrarrojos está trabajando

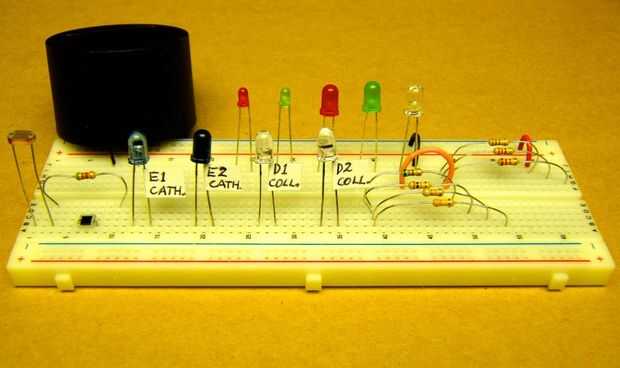

El protoboard es opcional, pero hace el trabajo más fácil y rápido. En la foto de arriba, positivo 4,5 voltios de soporte de la batería puede suministrar a la fila roja de agujeros a lo largo de la longitud de la placa y el lado negativo de las baterías a la línea azul. Los orificios de cada fila larga son conectados juntos por las tiras del metal debajo de la tabla. Los diversos LEDs y sensores de luz están conectados en diferentes filas de 5 agujeros. Los 5 orificios de cada fila están conectados por debajo. Un lado de las resistencias está conectado en una fila de 5, y los otros extremos están en diferentes filas de 5. Este arreglo permite una LED o sensor de luz para conectarse a cualquier resistencia y poder según sea necesario.
