Módulo de relé para Arduino (2 / 3 paso)

Paso 2: Materiales necesarios

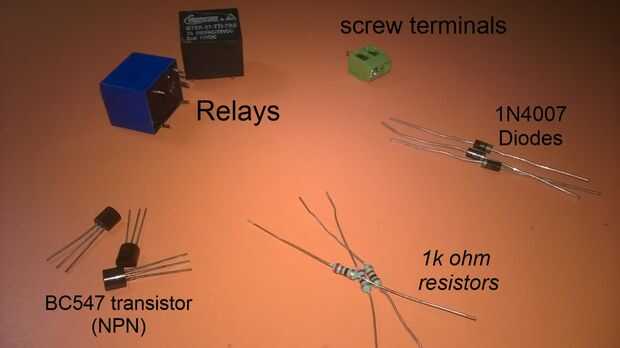

Componentes:-

  1. Relés: según el requisito
  2. Transistor NPN (BC547 en mi caso): igual número de relés
  3. resistencia de 1 k ohm: igual número de relés
  4. Diodo 1N4007: igual número de relés
  5. Fuente de alimentación: relés de 12V para 12V, 5V para relés de 5V o según la clasificación
  6. bornes de tornillo (opcional)

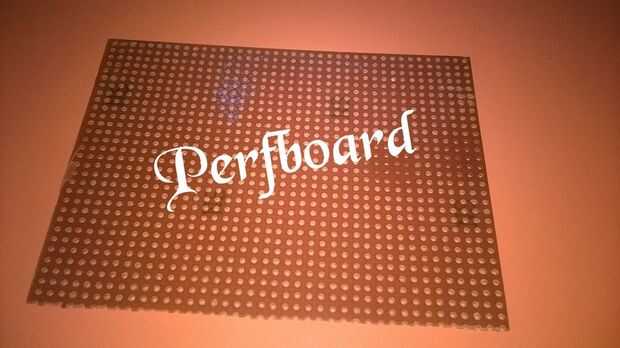

  7. Perfboard
  8. LEDs(optional)

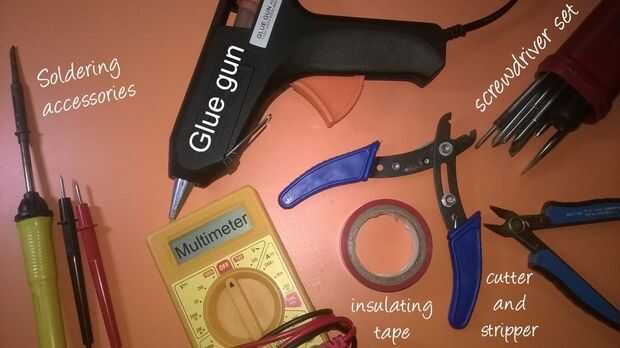

Herramientas necesarias:-
  1. Accesorios de soldadura
  2. Pistola de pegamento caliente
  3. Cinta aislante
  4. Cortador y pelador
  5. Multímetro
  6. Set de destornillador
  7. Pinzas
La fuente de alimentación para la placa de relé no debe ser de muy baja calificación actual porque si la corriente suministrada es baja entonces los relés podrían mal funcionamiento cuando se dispara a más de uno. En la baja actual, como la energía se suministra a los relés más números más, la tensión comienza a caer y llega un punto cuando el voltaje cae por debajo de la tensión necesaria para relé activará y causará problema.
