Sencillo amplificador de clase D de ICs común

en este instructable voy a diseño de los componentes básicos de un amplificador clase D de ICs común. Amplificadores de clase D están pasando de amplificadores, lo que significa que los transistores de salida actúan como un interruptor; ya sea encendido o apagado. Esto mantiene la impedancia de los transistores de bajas, que se corresponde con la menor pérdida de energía. Esta es la ventaja más destacada del amplificador clase D sobre un amplificador lineal, donde amplificadores lineales perder mucho poder mantener los componentes activos lineales. Con eso dicho, cada amplificador tiene sus respectivos pros y contras; sin embargo esta discusión está fuera del alcance de este instructable.
Como puede se deduce del párrafo anterior, la salida del amplificador clase D será una onda cuadrada. Ondas cuadradas pueden utilizarse para muchas cosas. Este instructivo se centrará en el uso de la salida para un controlador de sonido (idealmente un sub-woofer); sin embargo puede ser usada para que conversiones de DC-DC, así como manejar varios tipos de motores.
Más amplificadores de clase D se construyen a partir de IC dedicado. Estos son generalmente más costosos, pero son de buena calidad. Como se indicó anteriormente, este diseño de voluntad instructable un amplificador clase D construida de estándar IC. Dependiendo de la calidad de su fabricación puede resultar en un amplificador de sonido buena para los oyentes comunes, teniendo en cuenta su simplicidad y facilidad de construcción.

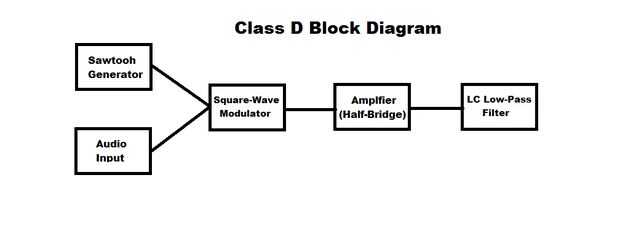

Este instructivo se divide en 4 partes. Amplificador modulador generador de Sierra-1) tooh 4) 3) / Low-Pass y 4) recomendaciones adicionales.
