Modulación de audio en un LED (3 / 3 paso)

Paso 3: Paso 3: el receptor

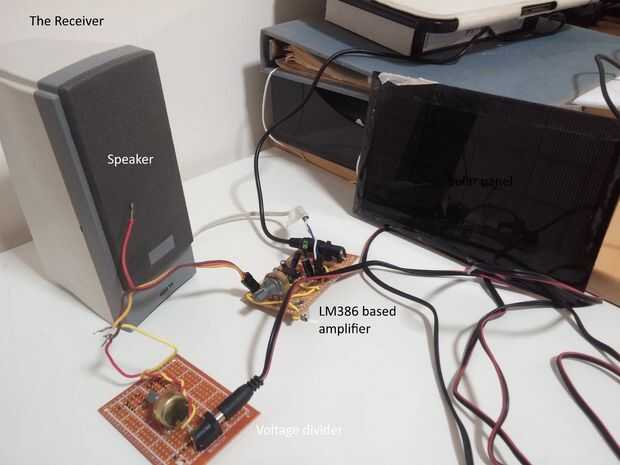

El receptor se compone de un panel solar (en el que la luz se convierte en voltaje) que está conectado a un altavoz con un amplificador (de lo contrario el audio no se escuchará). Alternativamente, pueden construir otro amplificador de audio (con el CI LM386) y alimentar con voltaje el solar. En ese caso, conecte la salida de audio amplificada al altavoz (Asegúrese de que voltaje de salida del panel solar no es suficiente. Si es así, utilice un divisor de tensión para llevarla a un nivel razonable y conveniente para el circuito amplificador). Es muy importante filtrar la tensión proveniente del panel solar poniendo un condensador pequeño (104 hará) en serie con el cable positivo del panel solar, antes lo alimenta en un altavoz o amplificador de otra.
