Modificaciones al brazo Robot de Opto acoplador retroalimentación, OWI 535, borde etc. (2 / 6 paso)

Paso 2: Montaje del Opto acoplador

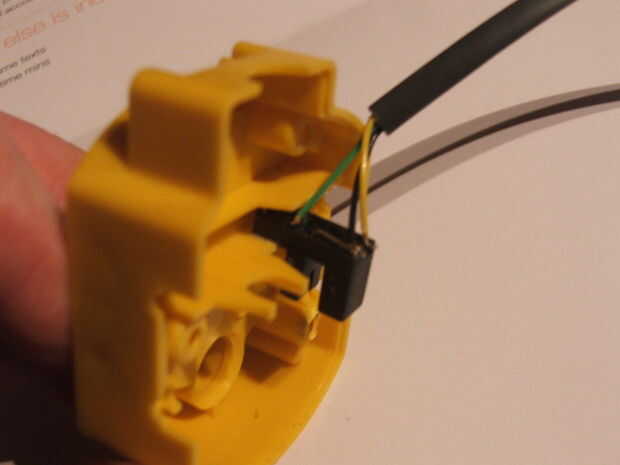

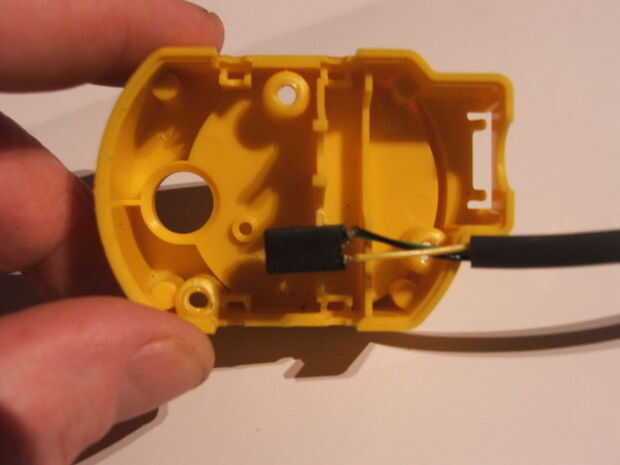

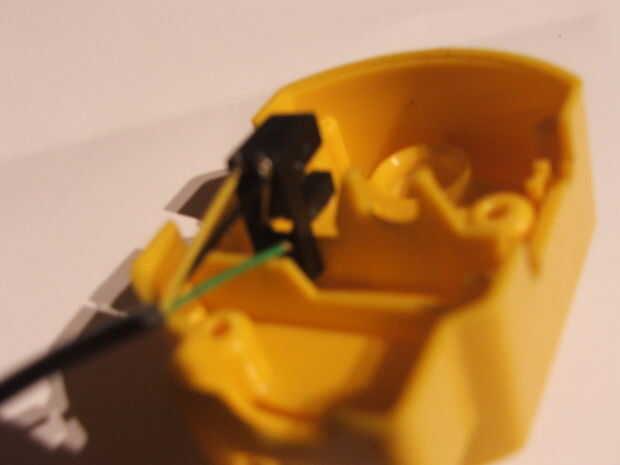

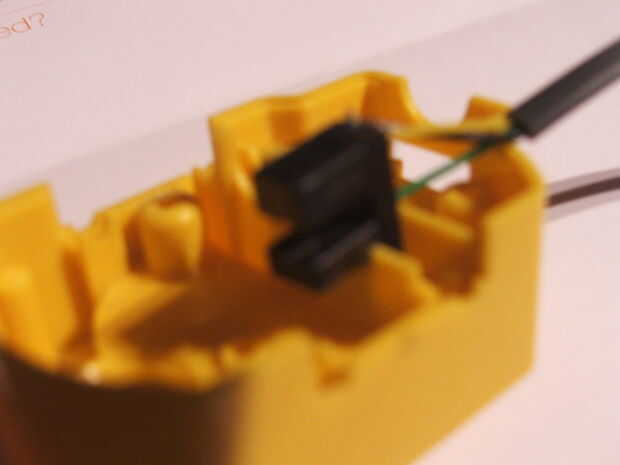

Ahora es el momento para montar el opto acoplador en la posición, tenga en cuenta que las imágenes muestran el cable ya conectado, pero esto dejaría hasta el último, es mucho más fácil! Y appologies para el par de fotos borrosas, pero son lo suficientemente claros como para tener la idea. Este paso tiene que ser el fiddliest de toda la operación, el opto tiene que montarse en eacactly posición de la derecha, si su demasiado alto o demasiado bajo, entonces el opto tocará la corona, si es demasiado lejos a la izquierda, el motor no se ajusta, demasiado lejos a la derecha, y la otra mitad de la caja no se ajusta. Esto es lo la mina.

El siguiente paso sería más fácil, si la parte inferior la mitad de los casos se llevó a cabo en un mini tornillo de banco. Temporalmente ajuste el motor, mantener en su lugar con una banda elástica, luego montar las dos ruedas del engranaje, un gris/negro el marrón de su eje y ajuste en su lugar.

En esta etapa, sería útil intentar un par de maniquí, consiguiendo el opto en su lugar, antes de aplicar el pegamento.

Aplique pegamento a la zapata de montaje inferior de lo opto y cabe cuidadosamente en su posición (que tenga que mover las ruedas del engranaje 2 a un lado para permitir el acceso. Una vez en posición, presione el opto en su lugar, asegurándose de que las caras de lo opto no toquen las caras de la rueda de engranaje y también asegurándose de que el opto está ajustada contra el motor. Sosteniéndolo en su lugar con un pequeño destornillador encajado entre el opto y el plástico ayuda, verás cómo cuando su posición.

Una vez que el opto está en su lugar, y estás feliz que es en el lugar correcto, cuidadosamente quitar las dos ruedas de engranaje y la cáscara de la caja de engranajes a un lado para permitir que el pegamento fijar.

Ahora viene la siguiente poco más incómoda.
