Paso 6: Ensamble del engranaje

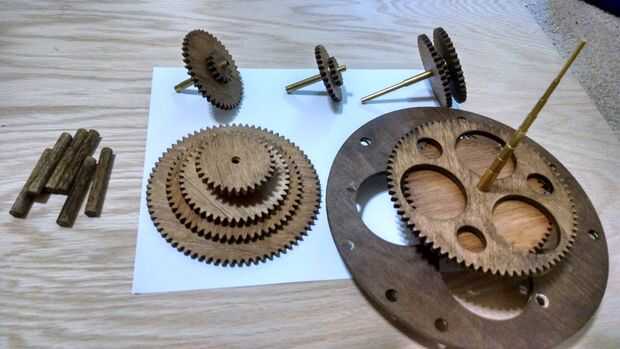

Por ahora, usted debe tener todas las piezas de madera contrachapada cortada:
- 19 engranajes
- Placa superior
- Placa inferior
- Rodillera
Con todas estas partes, puede comenzar a armar el cuerpo principal del orrery.
Primero usted tendrá que cortar las varillas de latón y tubos a la longitud adecuada. Para calcular la longitud de cada barra, mira el diagrama para ver qué necesita ese tubo o barra de pasar, luego suman todos los gruesos de los materiales. Para mis materiales:
- 0,11 pulgadas en los guiones en las placas superior e inferior
- 0,056 pulgadas para cada lavadora (una lavadora va arriba y abajo cada engranaje)
- 0,193 pulgadas para cada equipo y el apoyo
Por ejemplo, la longitud de cuatro de mis árboles (desde el guión en la placa inferior al guión en la placa superior) era 2,268 pulgadas. Es 7 capas de engranajes, 1 llave, 2 guiones y 9 arandelas.

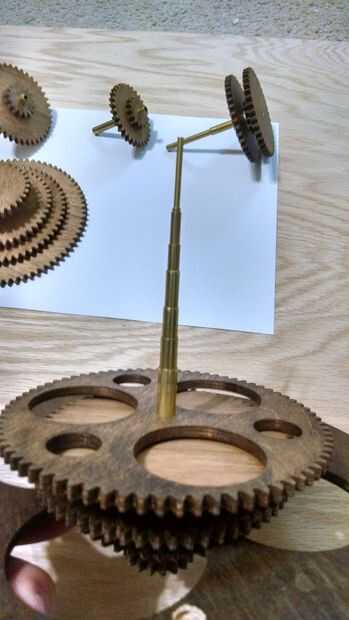

Todos los tubos deben terminar en la placa superior excepto los tubos que contienen los planetas, deben extenderse a través de la placa superior. Las varillas y los tubos que pasan por el centro de la placa superior necesita tiempo suficiente para que no sobresalgan por la parte superior de la placa superior, sino también continuar con cada uno tienen una expuesta 0.5 pulgadas de latón. Se puede ver en la foto cómo éstos anidan tubos parecen un viejo timey telescopio si se hace correctamente. Mercurio, por ejemplo, tendrá un tubo que se extiende desde el engranaje 18 dientes, a través de 6 otras capas de los engranajes, a través de la placa superior, a través de las secciones de media pulgada para Saturno, Júpiter, Marte, la rodillera, tierra y Venus y un adicional de 0.5 pulgadas de bronce expuesta.
Cortar las varillas a la medida utilizando un cortador de tubos. Use una lima redonda pequeña para suavizar el corte para que un tubo de diámetro más pequeño que gira libremente dentro del tubo.
Añadir los engranajes y cortar las barras según el diagrama.
Importante: Recuerde colocar una arandela de latón alrededor del árbol debajo de cada engranaje. La lavadora se reducen la fricción entre engranajes girando a diferentes velocidades o reducir la fricción entre placas fijas y los engranajes de giro. Incluso los engranajes que giran a la misma velocidad, la lavadora mantendrá el espacio adecuado. Un poco lubricante entre tubos de latón también ayudará a los tubos que se siente dentro de uno otro giro libremente.
A pesar de que los agujeros en el centro de engranajes fueron el diámetro exacto de los tubos y un ajuste ceñido, usé unas gotas de pegamento para asegurarse de que los tubos giran con los engranajes que se fijen.
Iniciar el montaje de la parte inferior.
El sol necesita ningunos engranajes ya que es el punto de referencia y estacionario. Mina se sienta encima de una varilla de 3/32" en el centro. Que la barra debe caer en la muesca en la placa base.

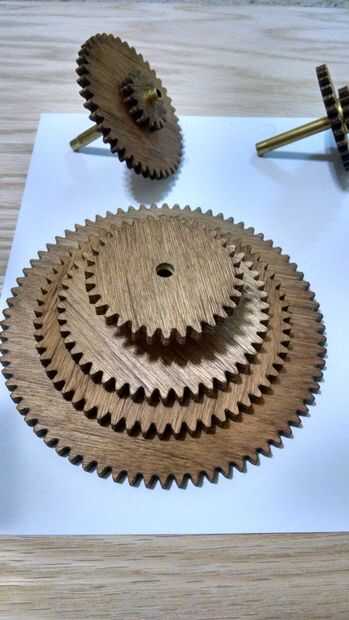

Los cuatro primeros planetas (mercurio, Venus, tierra y Marte) son la forma más fácil mecánicamente. Los planetas son conducidos por un conjunto apilado de engranajes de accionamiento en un eje común que se sientan en una lavadora que se encuentra en la placa base. Este apilado conjunto de giros de engranajes de unidad, pero que no se mueven entre sí. Tienen la misma velocidad angular. Estos engranajes de disco articulan con los engranajes de los planetas, que también se sientan en una lavadora que se encuentra en la placa base. Cada planeta tiene su propio engranaje y ejes que se mueven independientemente de los otros planetas. El más pequeño árbol, mercurio, encaja dentro del eje de Venus, que cabe en el eje de la tierra, etc. etc..
En la parte inferior de la pila de cambios de unidad, un engranaje de diente 74 conduce el engranaje 18 dientes que se une al árbol de mercurio. Segundo de la parte inferior, un engranaje de diente 57 conduce el engranaje 35-diente que se une al árbol de Venus. En tercer lugar de la parte inferior, un engranaje de diente 46 unidades otro engranaje 46-diente que se une al eje de la tierra. Rodillera de 146 diente debe agregarse por encima de los engranajes de diente 46. No gira pero en cambio tiene un tubo que apoyará la marcha 146 dientes entre la tierra y Marte. Quinto de la parte inferior, un engranaje de 32 dientes conduce un engranaje de 60 dientes que está unido al eje de Marte.
Nota: Las velocidades son proporcionales al periodo orbital de ese planeta. Período orbital de la tierra es de 365 días, 1 año. Engranaje y engranaje de planeta de la tierra son ambos 46 dientes. 46/46 = 1. Para cada una rotación de los engranajes, ha pasado un año de tierra en el modelo. Mercurio los engranajes los dientes 18 y 74. 18/74 = 0,24. Mercurio orbita al sol en 88 días o años 0,24. Observe también que todas las combinaciones de diente añaden hasta 92. Esto es por lo que son siempre la misma distancia aparte.

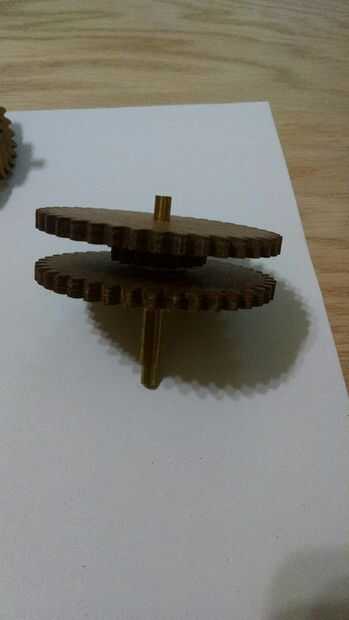

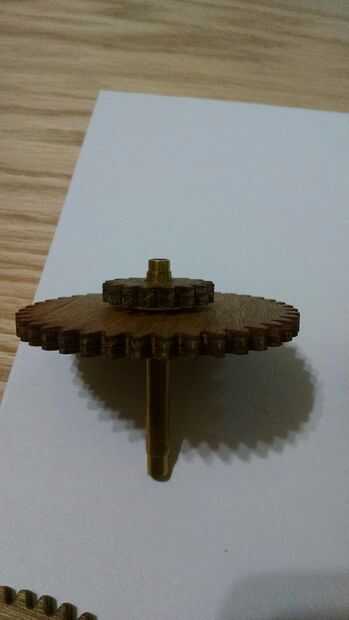

Para engranajes de Júpiter, la rotación debe ser retrasado aún más. Esto requerirá dos pilas más de engranajes. El Marte engranaje unidades 40-diente que comparte un árbol con un engranaje de 16 dientes. Que 16 unidades de engranajes diente un segundo 40-diente de engranaje, que también comparte un árbol con un engranaje de 16 dientes. Eso engranaje de 16 dientes en segundo lugar conduce un tercer engranaje de 40 dientes sobre su propio eje que se encuentra dentro del eje del primer engranaje de 40 dientes. El engranaje de 40 dientes final conduce el engranaje de Júpiter.
Una pila final de engranajes un diente de 30 y 15-diente en un uso común del eje la rotación del engranaje para conducir el equipo Saturno Júpiter.

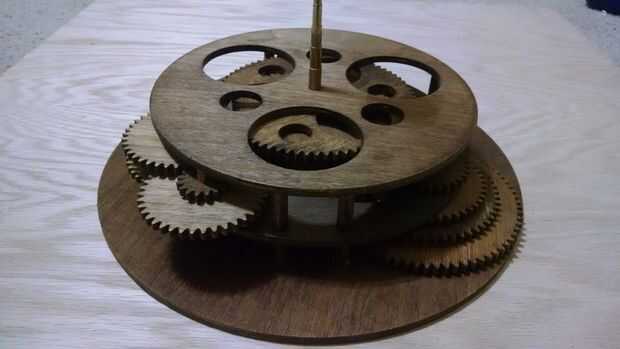

Seco colocar los soportes verticales y agregar la placa superior.
Una vez que haya todos los engranajes y platos montados. Prueba de la rotación girando el engranaje 74 dientes con el dedo. Se debe ejecutar sin problemas y los árboles del centro deben girar a diferentes velocidades (excepto el un árbol apoyado, no debería girar en todos). Si estás satisfecho con el movimiento, añadir los soportes verticales de dow o latón tubo y pegar en lugar.
