Paso 4: Parte superior y las placas inferiores

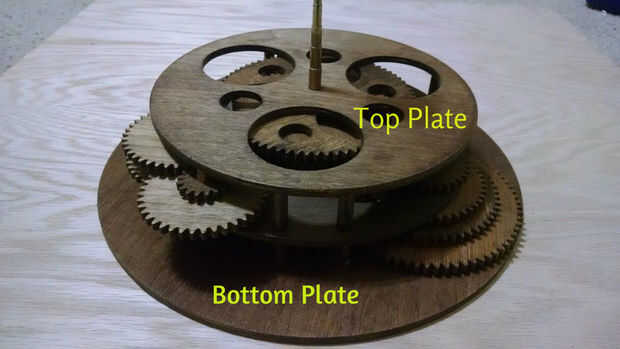

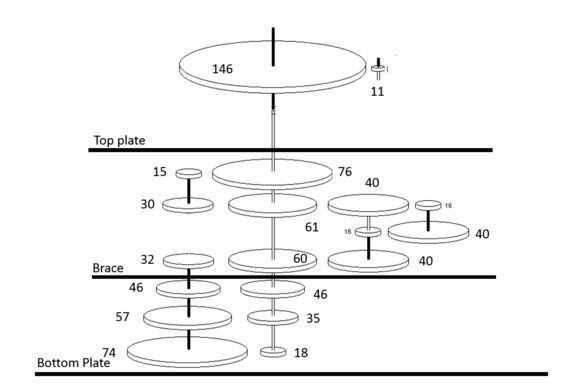

Casi todos los engranajes (excepto el diente 11 y 146) se intercalan entre una placa superior e inferior. Estas placas desempeñan varias funciones:
- La placa inferior actúa como una base para el orrery. Más tarde, puse corcho estante del trazador de líneas debajo de minas para proteger las superficies que se sienta en.
- Ambas placas Mantenga todos los árboles en posición. Los engranajes que necesitan estar en un lugar preciso. Lo suficientemente cerca para que los dientes de malla pero no tan cerca que se unen. Encontrando que el punto puede ser un poco difícil, así que Tómese su tiempo y probar algunas cosas. Para mí, encontré que la distancia entre los ejes debe ser la suma de los radios de las ruedas dentadas menos 0,125 pulgadas. A esa distancia, los engranajes funcionaron muy bien.

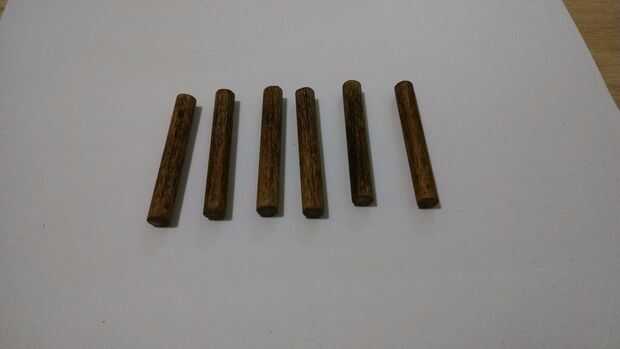

- Ambas placas Sujete los soportes verticales en posición. Cortar seis varillas de dow para actuar como soportes verticales, pero puede utilizar tubos de latón como con eficacia. Estos soportes mantienen las placas de conseguir demasiado cerca entre sí y evitando los ejes giren libremente. También previenen las placas de conseguir demasiado lejos aparte y dejar que los árboles caigan fuera de la alineación vertical.

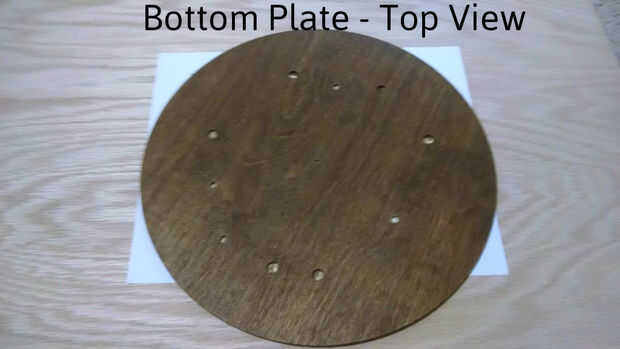

Yo a máquina una placa superior e inferior en mi CNC. Un iniciado con la placa inferior. Encontré la distancia entre cada uno de los ejes, y yo a máquina guiones de 0,1 pulgadas en la parte superior e inferior donde los cinco ejes encajaría en que me alojé en el lugar y fueron perfectamente verticales. También coloqué guiones para dows madera 6 en un círculo.

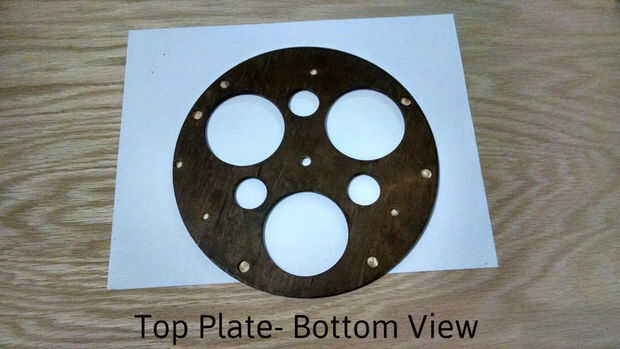

Para la placa superior, usé el mismo archivo CNC con cuatro cambios.
- La parte inferior de la placa superior será un reflejo de la parte superior de la placa inferior. Por lo que he hojeado las coordenadas.
- El eje de centro tendrá que ser un agujero a través grandes suficiente para dar cabida a los tubos que conducen los planetas

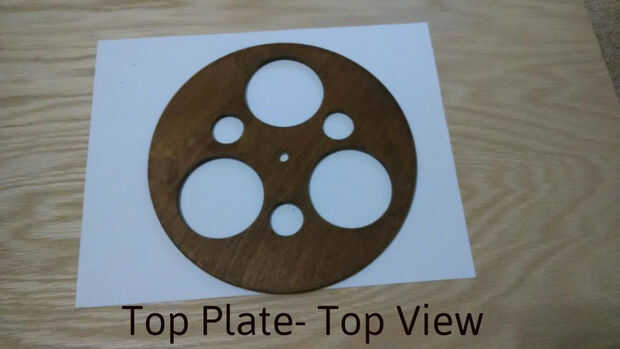

- Hice la placa superior más pequeño en diámetro que la placa inferior porque aunque parecía buena y permitió a algunos de los engranajes a pegarse hacia fuera y ser más visible
- Tambien pongo algunos círculos recorte decorativo en la placa superior para hacer más visible los engranajes interiores.
