MintyBoost doble capacidad con 4 AA batería titular modificación (8 / 15 paso)

Paso 8: Instale el terminal negativo

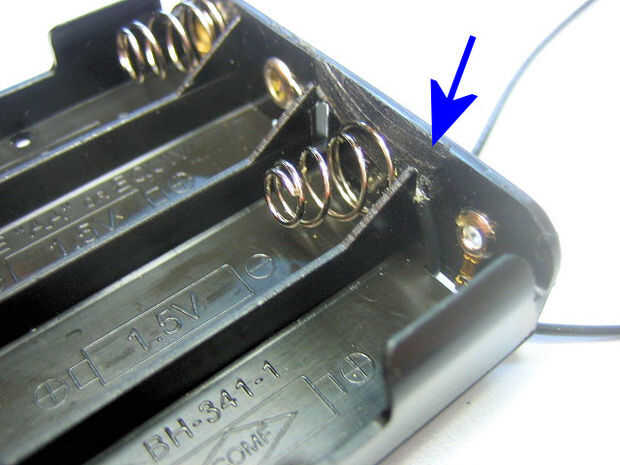

Lleva la terminal del muelle negativo que creó en el paso 6 y pase el cable a través del agujero rectangular en la parte inferior del soporte de la batería en el compartimento exterior al lado de la ranura que se corta solo. El cable se pasará al lado del cable conectado al remache como se muestra en la primera imagen a continuación.

Como si el cable por el orificio inferior del resorte en su posición original. Mientras desliza el resorte en su posición original el cable conectado al resorte en la ranura que usted corte la cuña. Esto debe sostener el resorte en su lugar bastante bien. Asegúrese de que la primavera está sentado muy cerca a su ' original Coloque de manera que hará que el contacto apropiado cuando la batería está instalada.

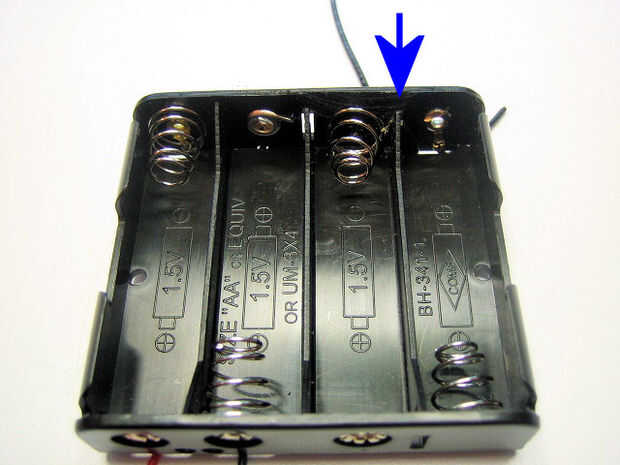

Debe agregar un poco de epoxi, JB Weld/JB Kwik o adhesivo de secado duro similar en la ranura en el punto indicado por la flecha azul en la segunda imagen de abajo para bloquear el cable y el resorte en su lugar.

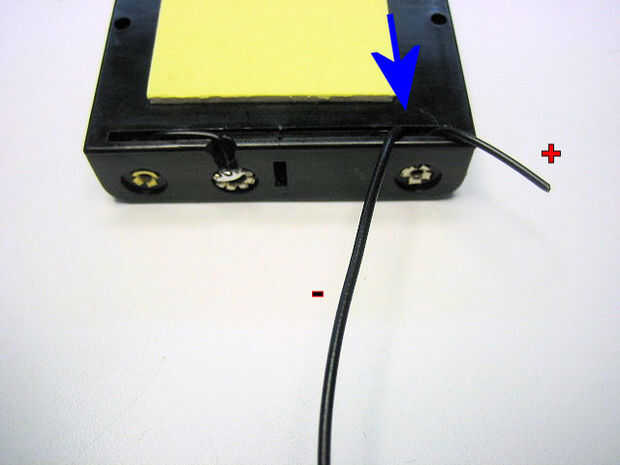

Una vez terminado este paso entregar el soporte de la batería como en la última imagen de abajo y verás el cable largo negro que acaba de agregar (batería Banco 2 negativas de plomo) y la mitad restante del alambre de corte anterior (batería banda 2 positivo).
