¿Necesita un ultraportátil USB alimentación de corriente que puede ser repuesta con las pilas comunes, fácilmente disponibles?
El MintyBoost de adafruit Industries es un kit poco impresionante que redes es un cargador USB que funciona con 2 pilas AA. Esto es una gran cosa porque AA baterías están disponibles en cualquier lugar y junto con el MintyBoost pueden utilizarse para alimentar dispositivos USB más cuando te encuentras en una situación con ninguna otra fuente de energía. Como un voluntario proporcionando comunicaciones de emergencia para las organizaciones se despliegan en afectados por zonas que he estado en esta situación antes del desastre. Mantener vínculos de comunicación crítico operacional en el campo es un factor de éxito de la misión principal. Tiene una fuente portátil de energía USB para mantener los teléfonos celulares trabajan es una valiosa herramienta para la primera respuesta. Por supuesto, hay muchos otros usos para alimentación USB portátil. Uno de mis favoritos es extender el tiempo del juego de iPhone intenso gráfico juegos mientras viaja.
Este cargador hace más entonces sólo proporcionan 5 voltios para cargar USB dispositivos de potencia. El circuito incorpora un DC a DC convertidor que es capaz de extraer energía de las baterías que en caso contrario pueden ser consideradas "muertas". También conocido como "Joule thief" Esto significa que usted obtiene más salida de su inversión de energía de la batería.

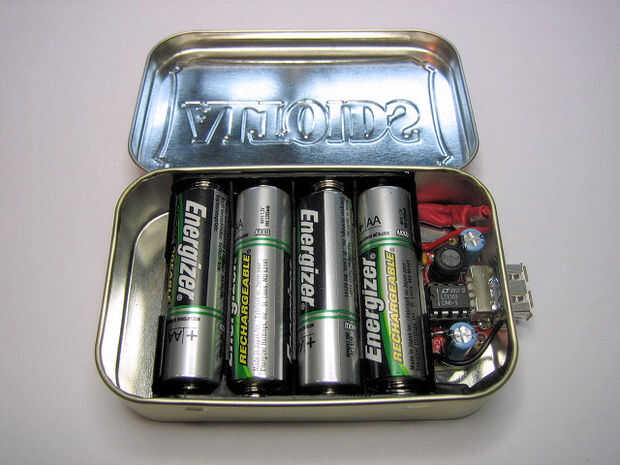

Después de crear mi primer kit MintyBoost inmediatamente busqué una manera de aumentar la capacidad de carga del dispositivo. Noté que un comúnmente disponibles 4 soporte AA de la batería del celular se encaja perfectamente en una lata de Altoids tamaño regular (paquete de tarjetas) con el MintyBoost. Y el ajuste hecho para un dispositivo muy robusto con fácil acceso a las baterías; que es importante ya que las baterías están siendo reemplazadas constantemente.
Puesto que las células en un portapilas de 4 AA están conectadas en serie que el resultado es un voltaje de salida que puede variar de unos 4,8 voltios a aproximadamente 6,75 voltios (por pilas) dependiendo del tipo de células AA. La gama de voltaje de entrada de la MintyBoost es de aproximadamente 2-5 voltios. Para modificar el 4 AA celda portapilas para conectar la salida de 2 en serie conecta pilas en paralelo resultaría en unos 3 voltios para el voltaje de entrada de MintyBoost pero en dos veces la capacidad de energía. La potencia extra viene en mango con los dispositivos USB potentes de hoy en día.
Esta modificación del soporte de la batería es el tema principal de este instructable. También le mostrará cómo el soporte de la batería modificada y la MintyBoost se instalan en la lata Altoids. Construcción del kit MintyBoost no está cubierto.
Gracias por los grandes comentarios y retroalimentación.
