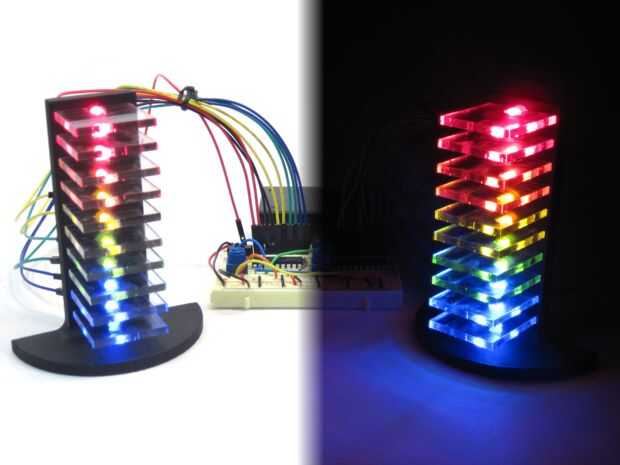

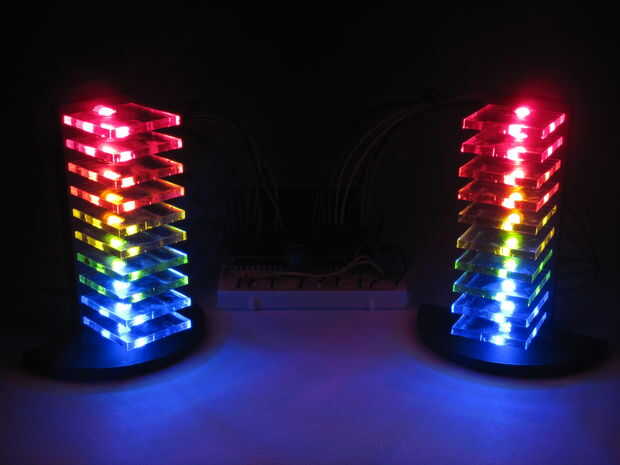

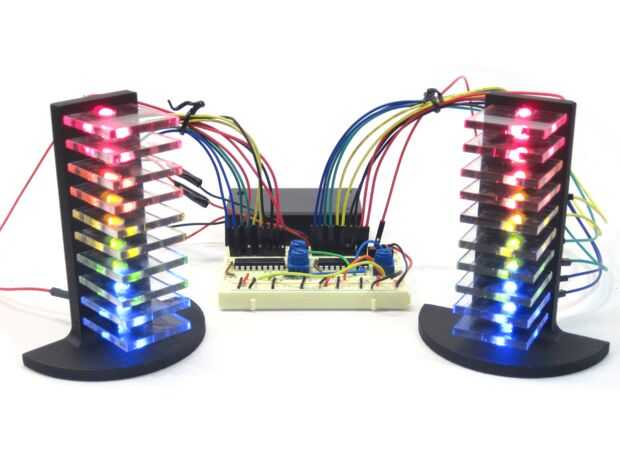

La inspiración para este proyecto empezado cuando vi una gran variedad de impresionantes Torres LED stereo en YouTube (también conocido como medidores de VU). Muchos de los vídeos mostraba el resultado final y tal vez una presentación del proceso de montaje, pero carecía de completa construyen los datos o un diagrama del circuito. Por lo tanto, me puse a averiguar cómo trabajaban y construir mi propia versión de escritorio de "mini" que iría bien con bocinas de computadora, en lugar de un equipo estéreo del salón. Este Instructable le dará instrucciones completas para montar el circuito requerido (incluso si usted no tiene ninguna experiencia de electrónica - incluso puede hacerlo sin soldaduras), construir dos torres LED y gancho hasta una entrada para que pueda al mismo tiempo coche y escuchar música de audio.
Para dar crédito donde crédito es debido - Si usted busca Instructables, hay gran cantidad de proyectos tipo "hacer LEDs responden a la música". Van desde algo simple como usar un transistor para manejar un solo LED; a utilizando un Arduino o un Raspberry Pi para hacer un ecualizador de audio. Este proyecto se encuentra en el medio - utiliza un chip de práctico "conductor del LED" llamado el LM3914. El chip puede conducir una barra de 10 LEDs proporcional a una entrada con ningún microcontrolador requerida analógica. Así, utilizando dos de los chips con un circuito simple y el sonido estéreo es suficiente para dos torres de volumen independiente.
Si bien ya hay un puñado de Instructables sobre usar el LM3914, espero que éste nuevo puede aportar dos cosas: una explicación muy clara de cómo el circuito trabaja junto con instrucciones de montaje y una manera de hacer torres de LED estéticamente agradable que se ven bonito en el escritorio de un ordenador, en lugar de apegarse a todos los LED en un protoboard. Dirigirse al siguiente paso para obtener una lista completa de materiales - pero primero, un breve comentario sobre algunos de los recursos que usé:
Debo un especial gracias a la inteligente de SoHa makerspace por dejarme usar su láser de corte para este proyecto. También usé el UP! Además la impresora 3D ganó en el último año para arriba! concurso. Tengo mis dedos cruzados para el desafío de Epilog de este año, ya que sería maravilloso tener mi propio cortador del laser para proyectos como este en el futuro. Como he aprendido de anteriores proyectos, acrílico de corte con una sierra de calar es un dolor. Lo anota con un cuchillo o herramienta de corte de plástico cuchillo y metiéndolo funciona OK para piezas rectangulares, pero que rápidamente se convierte en un factor limitante si quiere hacer formas más complicadas. Sin embargo, si no tienes acceso a una impresora 3D o cortador del laser, no se desespere! También puede seguir las instrucciones para construir el circuito, sólo tendrá que idear un método alternativo para la construcción de las torres de LED. Te ofrezco algunas sugerencias para en los siguientes pasos.
Algunas actualizaciones útiles gracias a los comentarios:

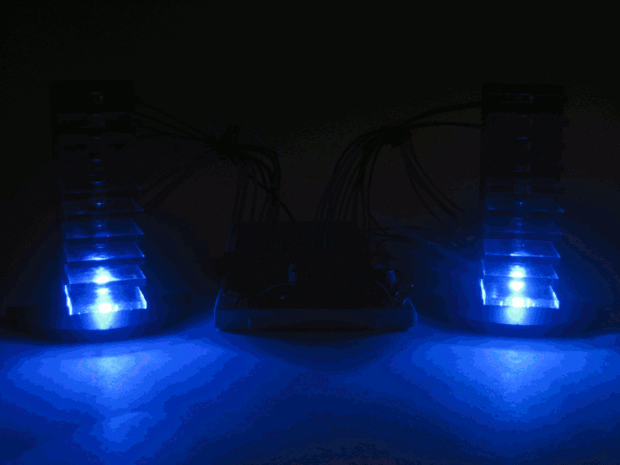

- Puede encadenar varias fichas para hacer que cada torre tiene más de 10 LEDs. Vea este vídeo para una demostración y página 11 de la hoja de datos del LM3914 para obtener instrucciones sobre cómo conectar fichas múltiples.
- Gracias a switch62 por señalar técnicamente el LM3914 hace un voltímetro y no un medidor de VU, porque su divisor del voltaje tiene una escala lineal. Hay dos fichas similares, el LM3915 y LM3916, que son casi exactamente iguales, pero tienen escala logarítmica divisores de voltaje, correspondientes a ciertos puntos en una escala de decibelios (dB). Esto parece ser una idea falsa común (la mayoría de los videos de YouTube que vi que refirió originalmente a LM3914 vúmetros), pero si alguien trata de esto hacia fuera con uno de los otros chips, me avisan! Tengo curiosidad Cuán diferente sería la salida. Actualización: gracias a taborj para probar los tres chips - ver su comentario a continuación para obtener más información.
