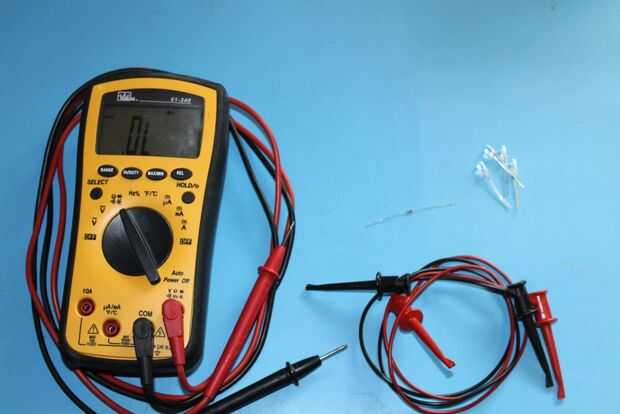

Materiales
Multímetro digital con diodo
resistencia (yo usé 1K)
Clips de prueba (no tienes que usarlas, así que pude tomar las fotos generalmente solo usé las puntas DMM)
Prueba
Determinar los lados del ánodo y el cátodo del LED, si es un nuevo pata larga deben ser el ánodo (+) y el lado corto es el cátodo (-). También puede mirar dentro del LED y ver el electrodo más grande que es el cátodo y el electrodo más pequeño es el ánodo (+).

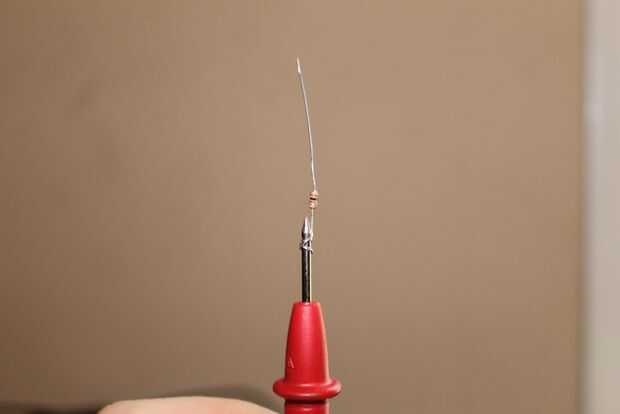

Tomar resistencia y enróllelo alrededor el cable positivo (+) de su medidor, abrigo firmemente por lo que no sale.

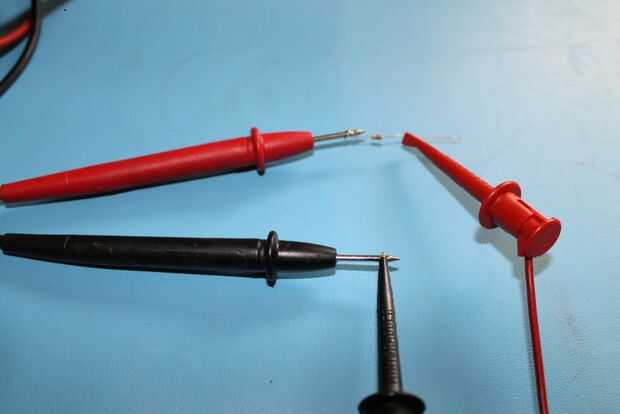

Tomar los clips de prueba, si están usando y el positivo (+) a la anode(+) predeterminado del LED y el negativo (-) a la cathode(-) del clip

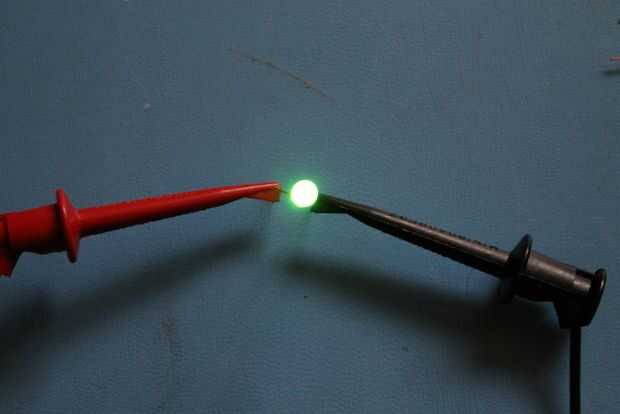

Encienda el medidor y ajustar a la escala de diodo, deben marcarse con el símbolo de un diodo. Si usted utiliza los clips debería ver su diodo emitiendo toque el cable positivo (+) del medidor (que debe tener la resistencia) al ánodo (+) y negativo (-) llevan a la cathode(-) y debe tener luz!
Si el diodo no se enciende para arriba Asegúrese de que usted tiene polaridad correcta y metros se establece en el funcionamiento.
Reconozco que han hecho esta prueba sin una resistencia y no han tenido ningún problema. Este contador sólo salidas 3VDC en la escala de diodo, mi fluke salidas 8VDC. Es regla general cuando se trabaja con LED para limitar la corriente con una resistencia.
Espero que encontraron esto útil, hasta la proxima.
