Paso 3: Hardware: cables DB25
Aunque las bombillas todas comparten el mismo neutro, decidí darle cada bulbo es propio par de cables, todo el camino de vuelta a la caja electrónica. Podría se utilizado un conector con 13 pasadores (12 para la tensión de línea conmutada, 1 para el neutro), como un DB15, pero eso significaría que el neutro tendría que ser considerablemente más grueso que los otros cables.
A 25 vatios por bombilla, dibuja cada bulbo (Watts / voltaje = corriente) -> (25/120) ~ = 0,20833 amperios, o sobre 208mA de la corriente. Usted puede poner 200 mA de corriente a través de algunos calibres de alambre muy pequeño sin ningún problema. Sin embargo, si usted fuera a compartir el cable neutro, tendría 208mA * 12 = 2,5 amperios de la corriente. Todavía no una cantidad terrible, pero usted tendría que usar un calibre que era más grueso para el hilo neutro.

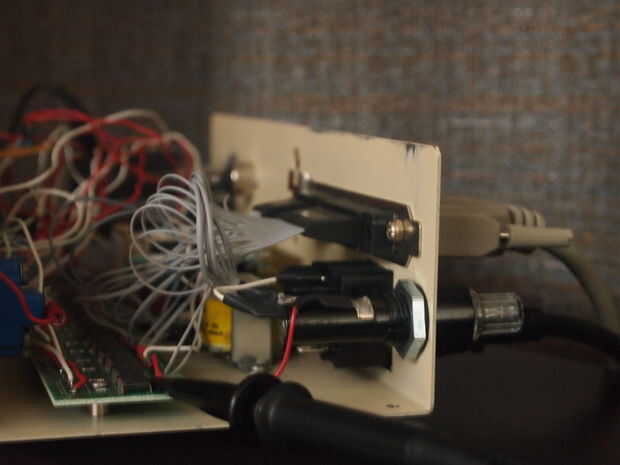

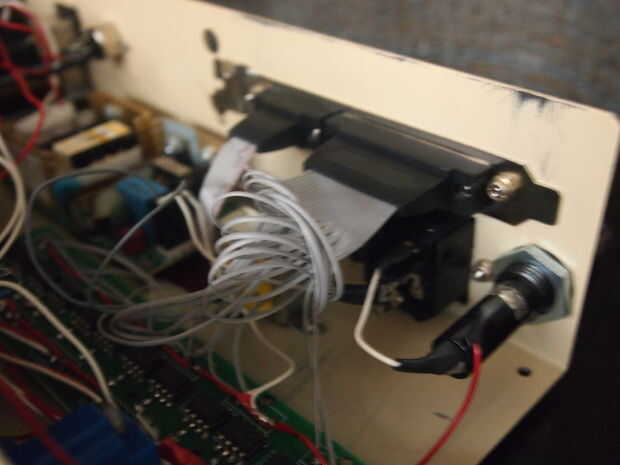

También, debido a la forma en que estoy colgando mis luces, necesitaba un cable bastante largo que cuelga del montaje de la la caja de control, por lo menos unos 15 pies. Obviamente pude hacer un cable, pero que es clase de un dolor, en vez de eso pensé, si no tener que preocuparse por el calibre, sólo podía utilizar un cable de DB25 y eliminar algunos cables muy tedioso. Para mantener el cableado simple, puse todas las conexiones de neutro lado en la fila inferior del conector DB25 y al lado de la línea en la parte superior.
