Paso 5: Electrónica: microcontroladores - relés
Tuve unos arduinos colocación alrededor así como de un escudo personalizado que había hecho para un proyecto de la bombilla de luz diferentes, por lo que es lo que terminé usando. El escudo es realmente sólo es útil en que tiene el circuito optoacoplador en él para la activación de una interrupción en el arduino cuando la tensión cruza cero. (Cero circuito de detección cruzada). Hay bastantes formas de hacerlo y me ha pasado tener un arduino Mega disponible, pero fácilmente podría hacer esto con un arduino estándar también. Usted realmente necesidad de 12 pernos de salida para conseguirlo laborable. Si desea que el control de intensidad, todavía puede hacerlo con los pernos de la salida estándar, pero para obtener la intensidad de la más alta resolución, con el código más rápido, necesita 12 salidas PWM, que no tiene el Arduino Uno. Tengo el código en la sección de software para hacer esto sin PWM, aunque podría también implementar software PWM y probablemente estar bien en la ONU.

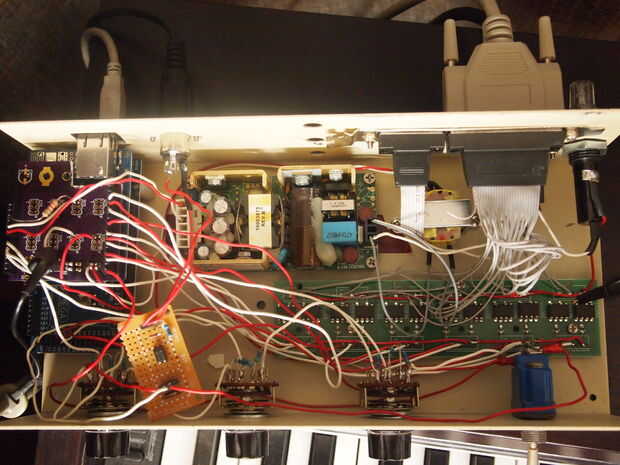

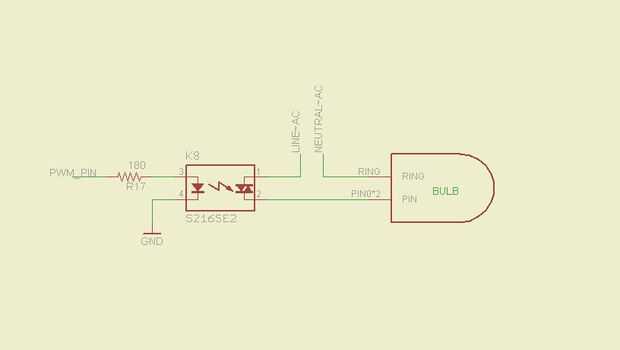

También me ha pasado a tener una Junta de un proyecto diferente con 12 relés de estado sólido en ella y de las resistencias necesarias. Tuve que hacer algunas modificaciones leves al conectar mi tierra y los cables de neutro, pero el circuito es bastante simple. Cada uno de estado sólido los relés deben conectarse al microcontrolador en el lado de LED en serie con una resistencia. Básicamente, solo manejo 12 leds como usted debería estar preocupado. Sólo asegúrese de que está conectando a los pines de salida PWM para hacer su vida más simple.
Los relés que estoy utilizando son PR22MA11NXPF agudo. Son grandes porque el paquete es pequeño, puede pasar corriente hasta 400V AC! y corrientes de 150 mA. Son muchas variaciones de este paquete, algunos pueden pasar corrientes de 1000mA si necesita aplicaciones de corriente mayor. Opté por usar la versión actual baja como una preocupación de seguridad adicionales. Si nada de lo que podría tirar sobre 150mA corriente enchufada, puedo dañar mi cableado, o yo mismo en algún lugar más abajo de la línea. Al menos en esa forma, el relé se fríe antes que nada... Ojala.
(Nota: la serie de PR22MA parece suspenderse, pero la serie PR33 todavía está en producción, es esencialmente la misma parte, pero pueden tener cargas de 300mA en hasta 600V!)
