Paso 9: Utilice el taladro con PCB
El taladro está diseñado para utilizar las brocas de carburo larga 1,5 pulgadas usadas para perforar PCB. Estos ejercicios tienen un vástago de diámetro.125 pulgadas y vienen con o sin anillos de profundidad. Me gustan los anillos, pero el taladro puede utilizar pedacitos de cualquier diámetro hasta 6 mm, con o sin anillos.
Puesto que el eje está tan cerca de la placa, es necesario totalmente Abra el portabrocas y la broca del "meneo" en su lugar. Una vez que has hecho un par de veces es bastante fácil.

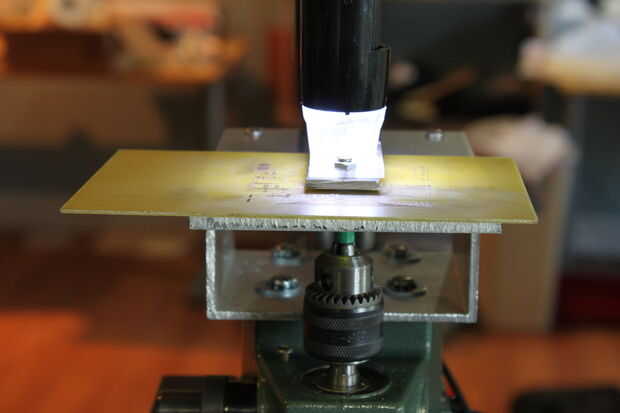

Para la "final" calibración del microscopio Afloje los tornillos que sujetan el microscopio. Poner una abrazadera pequeña alrededor del mandril, dejándolo suelto por ahora. Coloque un pedazo pequeño de material.125 bajo el borde delantero de la barra de la barra de apoyo y poner un poco de pequeño diámetro en el taladro. Ahora, el brazo de palanca de la prensa de taladro aparezca el eje para que la punta de la broca es un poco por encima de la placa. Apriete la abrazadera de la manguera por lo que sostiene el taladro en esa posición descansando en el rectángulo. Ver las fotos para más detalles.
Conecte el microscopio, abra el software y encender los LEDs. En la punta de la punta de la broca y centro de la punta en la mira. Ahora apriete los tornillos del microscopio. Vuelva a verificar la calibración y afloje los tornillos y rehacer si no está en perfecta alineación. El taladro está ahora listo para ser usado!

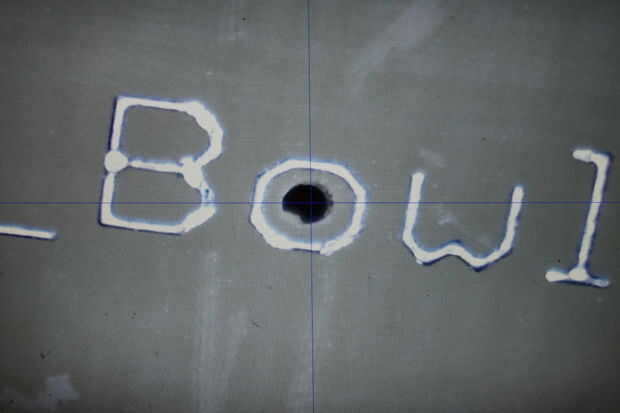

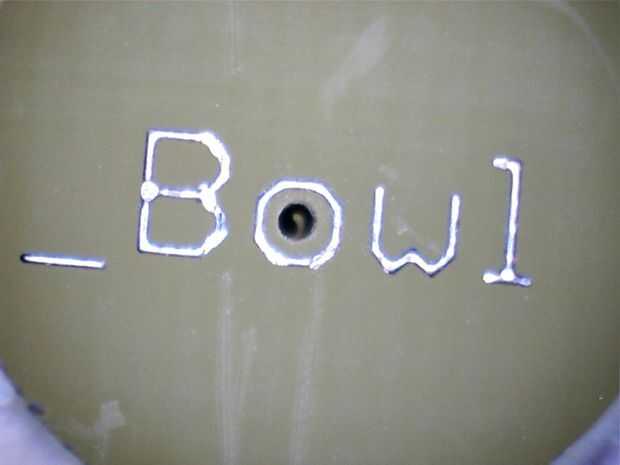

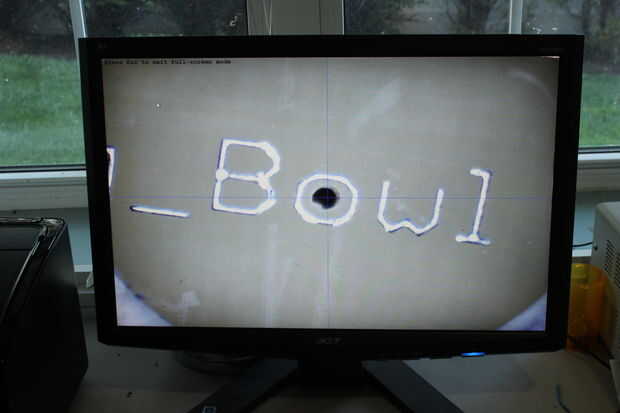

El taladro puede manejar PCB hasta 4,5 pulgadas de ancho. Taladro, inserte la broca adecuada, la broca, encienda el microscopio y el software a pantalla completa. Coloque el punto de mira en el centro del agujero. Sujete la placa con dos dedos de la mano derecha y suavemente subir el husillo con la mano izquierda hasta que la broca que viene a través de la placa en la pantalla. Las fotos muestran un agujero de.021 pulgadas perforado en algunas letras en un PCB.
Después de usar el taladro un rato, me di cuenta de que la vibración de la broca tenía una tendencia a agitar el microscopio fuera de foco. Esto se remedia fácilmente centrándose en el PCB y luego poner un pedazo de cinta adhesiva o una banda de caucho alrededor del microscopio y mando de enfoque.
Nota puede utilizar el taladro para perforación normal quitando la placa, Bar adjunto y microscopio y revertir la acción de la cabeza a su posición normal.
