Microscopio USB guiado taladro PCB (8 / 10 paso)

Paso 8: Pruebas y montaje del microscopio

Descargar e instalar el software de ver 2.3 Celestron MicroCapture Pro Celestron.com

Conecte el microscopio en un puerto USB y abrir el programa. El microscopio debe ser reconocido y usted debe ser capaz de ver una cruz centrada.

Colocar el microscopio en su soporte incluido y apuntar hacia abajo en un PCB. Encender los LEDs y centrarse en el PCB. Tenga en cuenta que moviendo el PCB bajo el microscopio los resultados en diversos movimientos en la pantalla según la orientación del microscopio. Para mi microscopio, orientándolo para que el LED cambie de rostro lejos de mí, da una perspectiva "normal" en la pantalla, es decir, subir el PCB, abajo es abajo, izquierda es izquierda y derecha derecha. Hay un pequeño cuadrado negro en el interfaz de la caja negra y el extremo plástico del microscopio en los lados del interruptor y el contrario. Estos serán puntos de referencia útiles durante el montaje del microscopio a la prensa del taladro.

Retire el microscopio del soporte.

Cortar un trozo de.093 policarbonato grueso o de otro plástico de acrílico-como 1 x 2 pulgadas. Después de Mic-Mt.pdf (abajo) taladre un agujero de.5 pulgada como se muestra.

Perfore dos agujeros de.250 en el plástico como se muestra. Lisa los agujeros y los bordes.

Ahora vamos a pegar el microscopio a la Mic-MT. Necesitamos alguna forma de soporte para el microscopio mientras es curado el pegamento. Usted puede utilizar el soporte que viene con el microscopio, pero decidí poner una abrazadera suavemente alrededor del cuerpo del microscopio y encajarlo en un poste hueco en la parte superior de un estante. Esto fue muy robustos y mantenerse fuera del camino durante las 24 horas pasaron para que el pegamento se cura completamente.

Limpie la parte frontal del microscopio y el lugar de Monte Mic Mic-Mt sobre una superficie limpia y plana y poner la parte frontal del microscopio contra Mic-Mt con la apertura centrada en el orificio grande. Asegúrese de que el microscopio está orientado correctamente para que la imagen se moverá correctamente en la pantalla! El pequeño cuadrado negro debe ser hacia el extremo corto de la Mic-MT.

Mantener una presión moderada en el microscopio, exprime unas gotas de Super Glue en la interfaz y con cuidado el microscopio un poco para permitir que el pegamento se distribuya completamente alrededor de la interfaz. Mantenga la posición durante 30 segundos.

Levante el microscopio. Debe fijarse el Mic-Mt pero aún debe ser capaz de moverse en el plástico ablandado. Suavemente Coloque el microscopio está centrado en la apertura y orientado correctamente con el interruptor apuntando hacia el extremo largo de la Mic-MT. microscopio con seguridad lejos durante 24 horas para permitir que el pegamento se cura completamente.

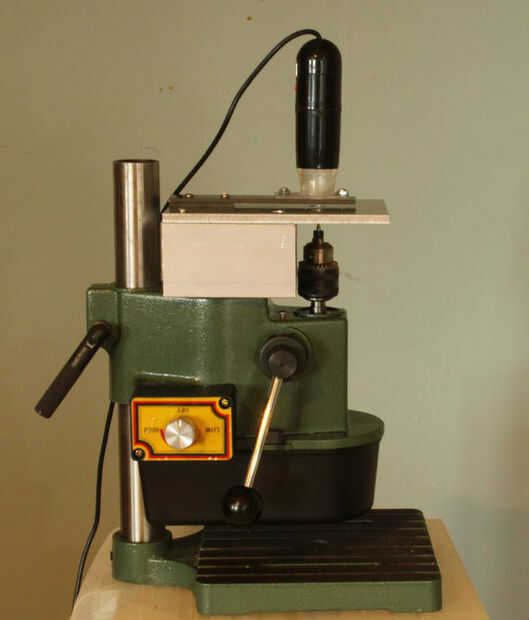

Después de que el adhesivo ha curado completamente, conecte el microscopio a un puertos USB y abrir el programa MicroCapture. Coloque el microscopio sobre la barra, ubicada sobre el orificio grande con el extremo corto de la Mic-Mt en la parte delantera, más cercana al huso. Encender los LEDs, poner un PCB en la placa entre la placa y la barra y enfocar el microscopio. Asegúrese de mover los resultados de PCB en la orientación correcta de los movimientos en la pantalla.

Retirar el PCB. Con sin broca en el portabrocas, cerrar el portabrocas y apriételo. Enfocar el microscopio en el centro del plato y centro con cuidado el microscopio sobre el centro de la tirada para que la intersección de la retícula es directamente sobre el centro de la tirada. Mantener en posición con los dedos y colocar un punto en la barra con un lápiz o rotulador en el centro de cada orificio de.250 en el Monte. Retire el microscopio.

Quitar la barra de la placa.

Centro de toque en la barra de los puntos, y luego haga un #43 (. 089) agujero en cada lugar. Aprovechar los agujeros de un tornillo 4-40.

Montar la barra y espaciador teniendo cuidado de alinear el orificio grande para el orificio de la placa

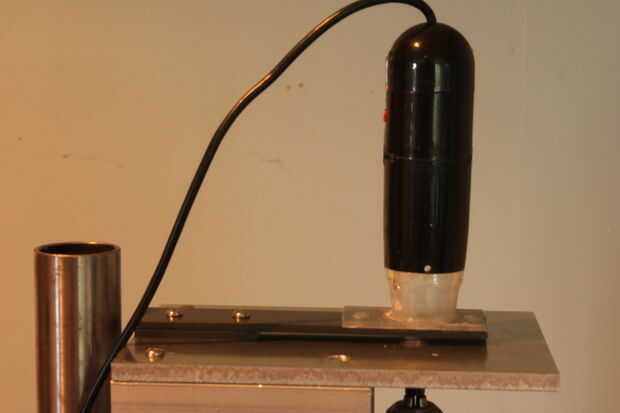

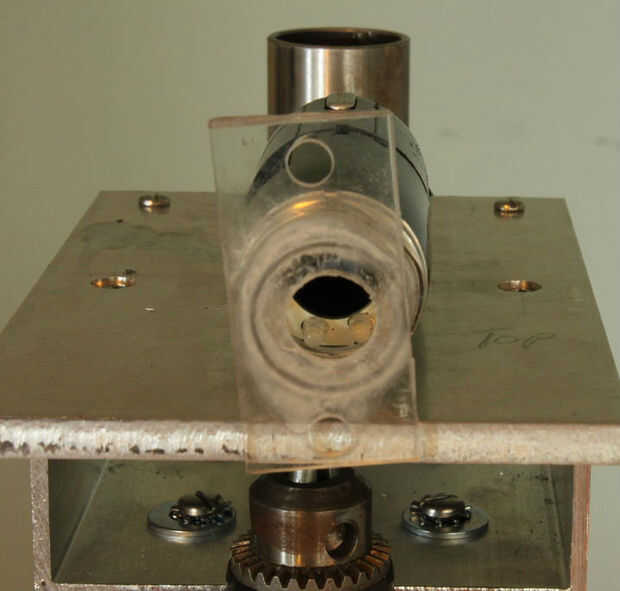

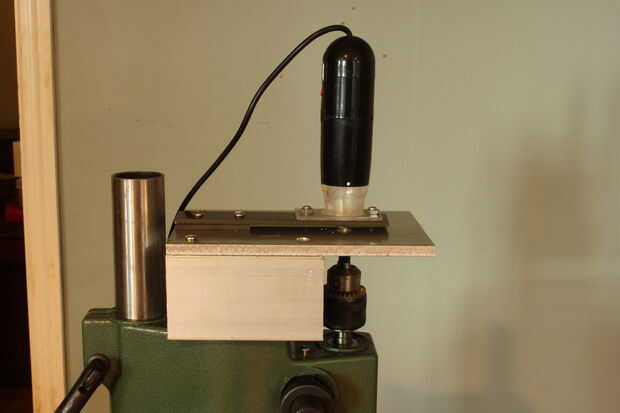

Use dos 4-40 x.250 tornillos largos con tuercas de 6-32 como arandelas para montar el micrófono-Mt a la barra como se muestra en las fotos. Deje los tornillos sueltos por ahora.

Conecta el microscopio a un puerto USB y el software abierto. Con sin broca en el portabrocas, cerrar el portabrocas y apriételo. Enfocar el microscopio en el centro del plato y centro con cuidado el microscopio sobre el centro de la tirada para que la intersección de la retícula es directamente sobre el centro de la tirada. Apretar los tornillos 4-40. Verifique que la alineación es aún buena. Si no es así, afloje los tornillos y vuelva a intentarlo. No tiene que ser perfecto por ahora.
