Paso 3: Preparar el taladro

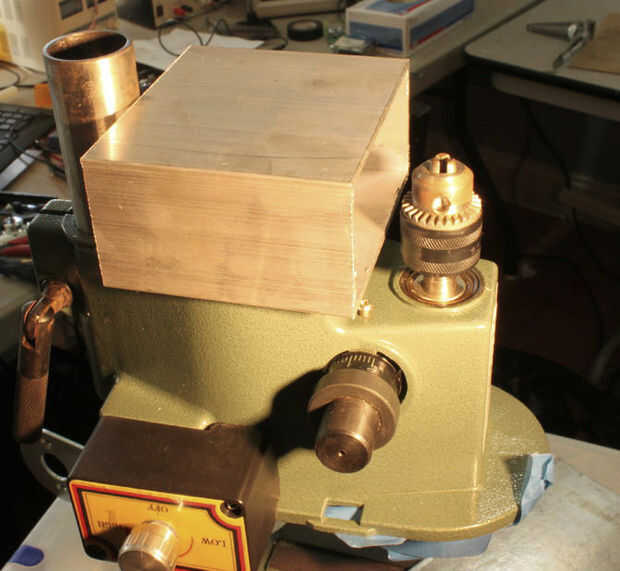

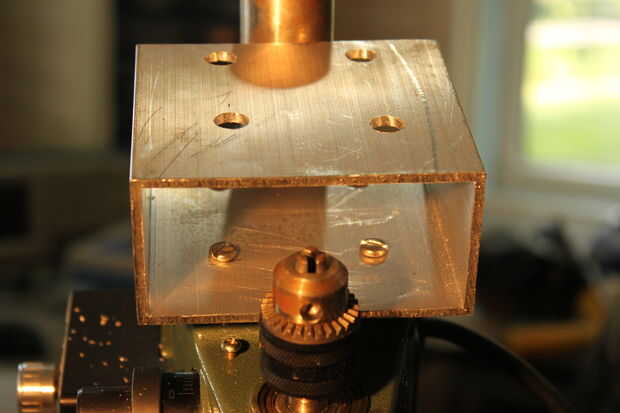

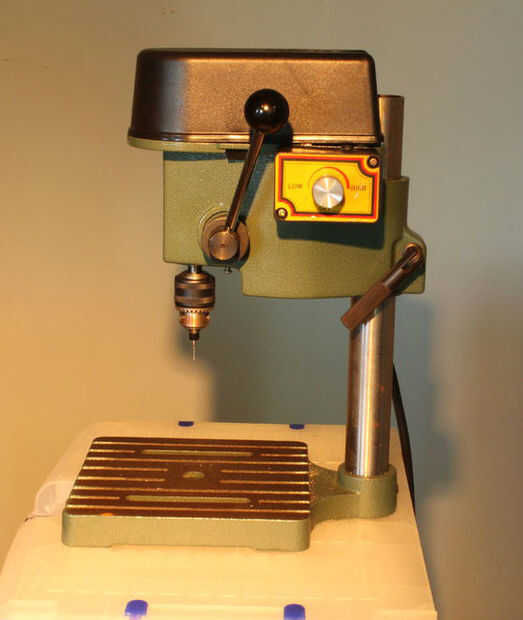

La prensa del taladro tiene una carcasa de aluminio fundido que encierra el conjunto de motor y eje. Primero vamos a quitar el motor para acceder a la parte inferior de la caja con el fin de perforar agujeros de montaje para el rectángulo. Utilizando como referencia las fotos:
Retire la tapa del taladro.

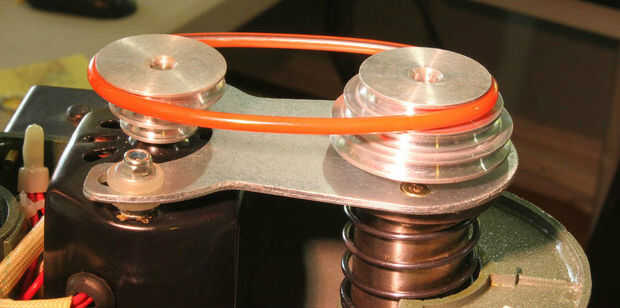

Retire la correa.

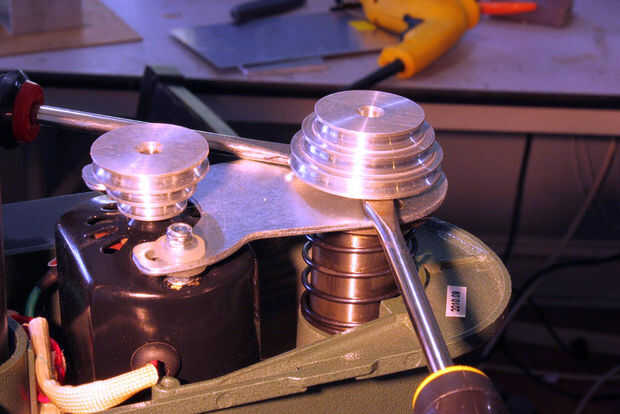

Retire la polea del husillo. Afloje el tornillo de fijación y luego usar 2 destornilladores como se muestra a levantar a la polea del eje.

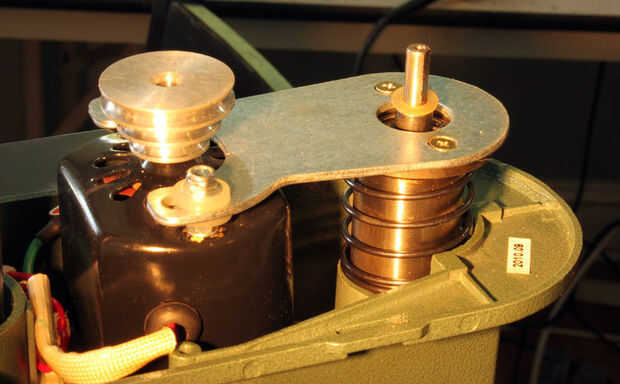

Quitar los 2 tornillos que sostienen el soporte del motor al eje.

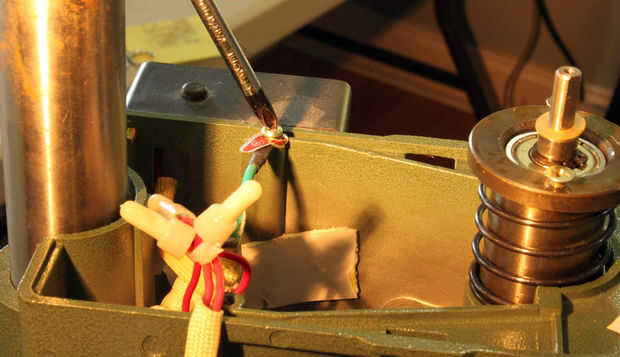

Retire el tornillo de puesta a tierra.
Quitar el Motor, dándole soporte por lo que no hay tensión en los cables.
Utilice cinta de pintor o cinta adhesiva para cubrir el eje para la protección de virutas generadas en los pasos siguientes.

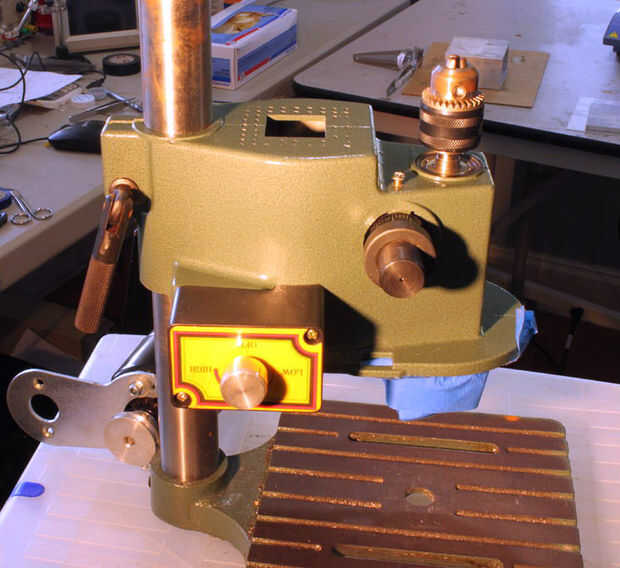

Quitar el caldo de cabeza de la columna, voltee hacia abajo y colóquelo en la columna.

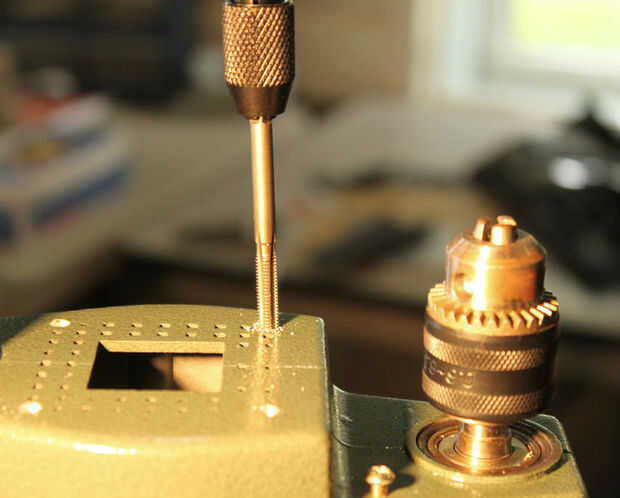

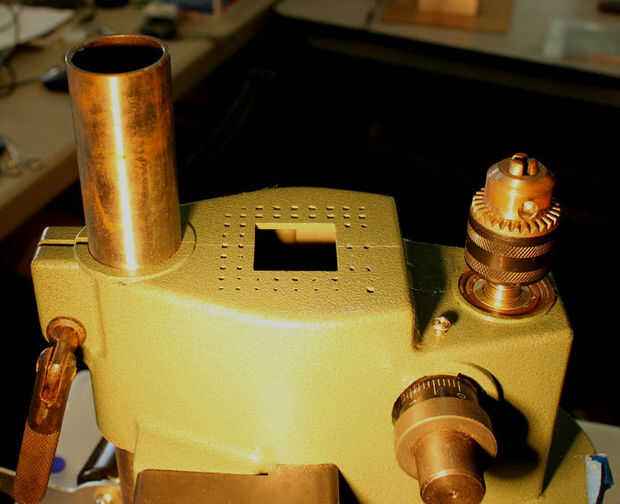

En la parte inferior de la caja hay un patrón de los agujeros rectangulares alrededor de un recorte cuadrado central. Según las fotos del taladro un #21 (. 159) en cada uno de los 4 orificios de esquina y tap para tornillos 10-32.
Elimine las rebabas de los agujeros con una Lima, entonces debe utilizarse un vacío de la tienda o soplador para quitar todas las virutas de metal.
Quitar el caldo de cabeza de la columna, voltee hacia y colóquelo en la columna.
Retire la cinta protectora del husillo y hacer una verificación final para virutas metálicas.
Vuelva a colocar el Motor en el recinto.
Vuelva a colocar el tornillo de puesta a tierra.
Vuelva a colocar los 2 tornillos que sostienen el soporte del motor al eje.
Reemplazar la polea del husillo. El tornillo va en el eje del plano.
Fijar el taladro a la velocidad más alta mediante la sustitución de la correa en el conjunto superior de las poleas, luego retension la correa si es necesario con las dos tuercas en lo tornillos de montaje del motor.
Vuelva a colocar la cubierta.
Quitar el caldo de cabeza de la columna, voltee hacia abajo y colóquelo en la columna.
