Paso 3: Cosas más mecánico

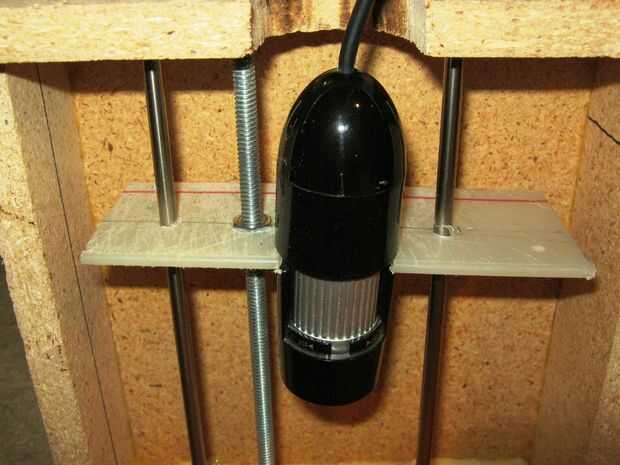

Solución: Usé este método antes. Taladre el agujero para que sea ligeramente más pequeño que el diámetro de una tuerca de ¼ 20. Coloque la tuerca por debajo. Enrosque un perno de 20 ¼ con otra tuerca y una arandela grande en él. Pasar el perno por el plástico en la tuerca. Apriete la tuerca superior que tira de la tuerca de la parte inferior en plástico.
Bueno, tengo un montón de motores de impresoras y escáneres. Decidí usar un motor de corriente continua ya que sería más fácil interfaz.
Problema: ¿Motor de corriente continua? Así que, ¿cómo saber si es un motor de corriente continua y cuánto DC?
Solución: Bueno, cuento generalmente los cables y si hay dos cables que salen del motor es probablemente DC. Tengo una fuente de alimentación DC ajustable, así que vuelta a cero, conecte el motor y gire el motor hasta que comience a dar vuelta. Mayoría de los motores DC variará su velocidad con la tensión por lo que se puede sigue aumentando la tensión hasta que comienza a fumar o vuela aparte. NO, tomar de nuevo, no ir tan lejos.
Por cierto, motores de corriente continua girará la dirección opuesta si cambias las conexiones de alimentación.
Problema: Cómo puedo conectar el motor al eje de la roscado.

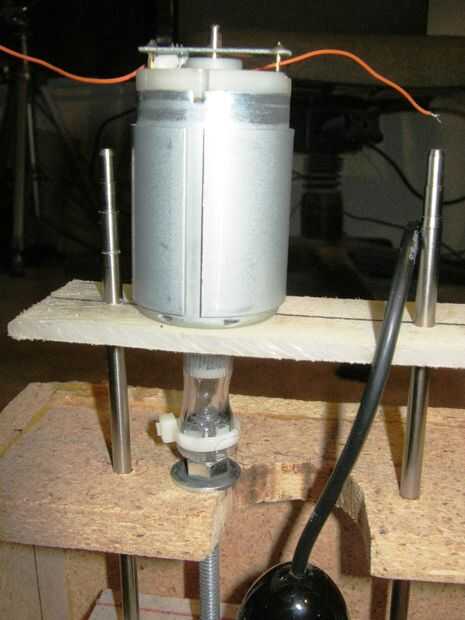

Solución: Este motor de la C.C. tiene un engranaje pequeño. En el eje roscado, lo corté hasta el tamaño de marco más un poco extra. Puse dos tuercas en la parte superior y los apretados uno contra el otro para que no resbalón. Ahora eran más grandes que el engranaje de las tuercas. Encontré algunos vinilo tubo encajen firmemente sobre el engranaje del motor pero no pude conseguirla en las tuercas. Así que corte un par de ranuras en la tubería, resbaló sobre las tuercas y sujeta con un cintillo. (Ver imagen)
Problema: Así que comencé a poner todo junto. ¡ Uy! Descubrí el microscopio golpearía la parte superior antes de lo deseado. Quería que el microscopio para poder mover aproximadamente 6" sobre la base. Hay el viejo otra vez.
Solución: Bien, tomé distancia y corte otra media luna en la parte superior para que el microscopio tendría más espacio.
Problema: Así que el siguiente problema era cómo montar el motor. Hmm!
Solución: Básicamente todo lo necesario era algún tipo de placa para que un par de tornillos podría mantener el motor en su lugar. Así, surgió la idea de 'inteligente' de utilizar otra pieza de plástico ya que los ejes de la guía se sobresalen de todos modos. De perforación fue un poco más difícil, no pensé en esto cuando hice la primera perforación. Lo que hice fue taladro de uno de los agujeros de guía y luego inserta un eje de guía a través de la parte superior y el nuevo plástico. Luego sujeta el plástico a la parte superior y perforar el segundo orificio guía a través del agujero superior.
El agujero del motor no era crítico ya que sólo necesita que permita que el motor gire libremente.
