Paso 3: El diseño
El proyecto consiste en cuatro componentes principales, la tarjeta de sonido USB (DAC), el preamplificador de micrófono, el recinto y los micrófonos ellos mismos. Todos los juegos un papel importante en la grabación de sonido de calidad.
La mala reputación del micrófono de condensador Electret:
Con los años, aficionados a los hobbys imprimen la idea que las ECMs son los micrófonos que suena peor. Sí son baratos, es una de las razones principales por qué la gente piensa que ECMs son cutre. La verdad es, ECMs son realmente buenas. No sólo perciben una amplia respuesta de frecuencia de 10Hz - 50kHz sino que también son asequibles para el público en general. ¿Conoces estos micros? Apuesto a que suenan mal! Sí lo hacen a veces. La razón detrás de este desempeño inconsistente de ECMs no es debido a los micrófonos ellos mismos, más bien es el concepto diseño de tarjetas de sonido. Algunas tarjetas de sonido son menos sensibles al sonido del ECM, por eso tratamos de aumentar la sensibilidad de los micrófonos vía software yendo al panel de control. Ganar volumen por resultados de software para el aumento de ruido, el silbido que oye.
La solución:
Después de ver videos de desmontaje de los principales modelos de la marca de micrófonos de condensador USB, pude encontrar una solución al problema. Una versión de homebrew de $10 de $100 + consumo USB mic. Una tarjeta de sonido USB fue agregado para asegurarse de que todo el mundo tiene una tarjeta de sonido uniforme. La tarjeta de sonido USB también hizo un gran trabajo en aislar el micro del funcionamiento interno hostil de la laptop, esto reduce el silbido. Un preamplificador de hardware ajustable fue agregado para evitar que el usuario utilice la ganancia del micrófono digital, esto reduce el silbido x x-50 10. Dos tipos de espumas fueron agregados dentro del contenedor de altoids a actuar como un soporte de filtro de pop y choque.
¿Por qué no utilizar amplificadores operacionales de bajo ruido?
Quería hacer de este proyecto es factible para todos. Honestamente, prefiero el TL072 de poco ruido Op-Amp, pero es realmente difícil de conseguir. Elegí el diseño de una sola etapa porque las partes están ampliamente disponibles. Estoy 100% seguro que puede encontrar en su tienda RadioShack local. Para aquellas personas que prefieren comprar en línea, Digikey y Newmark (a.k.a Element14) es una gran fuente de componentes discretos.
Diseño de preamplificador de micrófono de condensador electret:

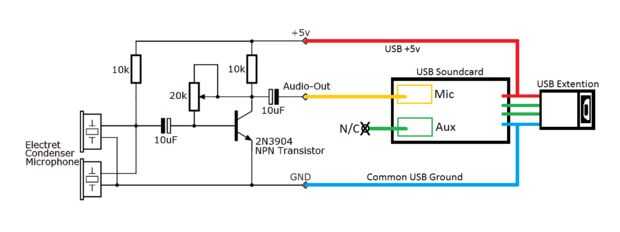

Este es el diseño inicial de mi preamplificador de ECM de una sola etapa. La construcción es bastante simple, de poco ruido y eficiente. El potenciómetro se puede sustituir por una versión de k 100 del pote, esto permitiría aumentar la sensibilidad de los micrófonos más. También te darás cuenta que tengo dos micrófonos electret en paralelo, esto se hace para aumentar la señal disponible sin necesidad de utilizar una mayor ganancia del preamplificador, ayuda mucho en la reducción de ruido.
