Micrófono de condensador para menores $20

en este Instructable mostrará cómo hacer un micrófono de condensador simple para menos de $20. Usé una lata de té para el caso de mi micrófono, pero puede utilizar cualquier cosa que funcione para usted.

Lista de partes:
Cartucho de micrófono de condensador (yo tengo la mía desde los contenedores de componentes en Radio Shack)
10.0UF / condensador de metal-poly 100VDC
Condensador de cerámica de estilo disco de 1000PF 100V
Batería de 9V se encaja a presión
Resistencia de película metálica de 2,21 K ohm 1/4W de 1%
Conector XLR macho
Soporte de la batería de 9V

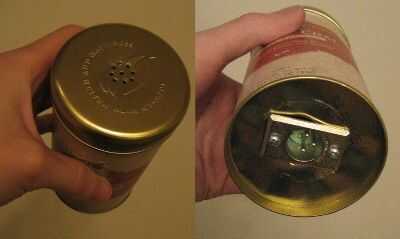

Carcasa para el micrófono (utilicé una lata de té gitano de Zhena)
Cables de
Tubo termo retráctil (opcional, pero puede ayudar a prevenir cortocircuitos)

Todas las piezas pueden encontrarse en DigiKey.

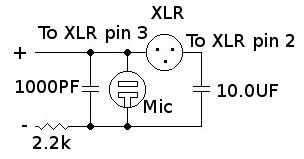

Esto (junto con el diagrama esquemático) publicado originalmente en mi blog. Puedes contactar conmigo hay si tienes preguntas.
