Hacer un micrófono giratorio

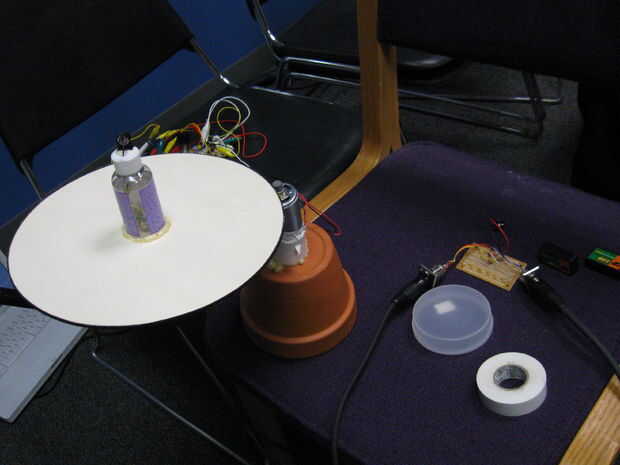

este Instructable describe cómo yo un micrófono giratorio con pocos electrónica básica y algunos artículos comunes del hogar. Puede utilizar un micrófono giratorio para simular el efecto de doppler como la de un altavoz de leslie. El micrófono giratorio es la inversa del altavoz leslie giratorio. Mi diseño es un micrófono instalado en el centro de una madera ligera "plato." La cápsula de micrófono está conectada eléctricamente a la parte posterior de una hembra 1/4" TRS conector que se encuentra en el plato. El extremo macho de lo macho 1/4" TRS--> conector XLR macho Adaptador se utiliza como el eje de rotación de la placa giratoria y también funciona como un anillo de deslizamiento manteniendo una conexión electrónica mientras la hembra 1/4" TRS gira alrededor de su eje. El plato tiene engranajes de goma instalados a lo largo de sus bordes que se mueven a su vez por los engranajes del motor DC. El micrófono requiere alimentación externa independiente del motor y la placa giratoria.

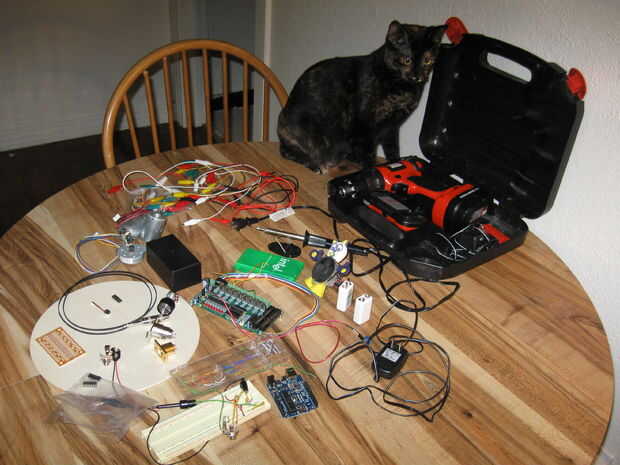

Usted necesitará los siguientes elementos para trabajar el micrófono giratorio usando mis métodos:

1 elemento de condensador de electret (para esta aplicación que una cápsula unidireccional funciona mejor)
1 conector XLR macho
1 conector hembra XLR
1 macho 1/4" TRS--> adaptador de XLR macho
Enchufe 1 hembra 1/4" TRS
1 Motor de la C.C. (9V) con engranaje
1 pieza circular ligero de madera (yo tengo la mía en el pasillo de la manía)
1 taladro
1 tiras de goma del engranaje (el tiempo suficiente para cubrir la circunferencia del círculo madera; emparejado al engranaje del motor)
1 pegamento (pegamento de gorila o algo parecido)
1 pegamento de madera (usado para las tiras de engranaje de goma y el círculo de madera)
Puente en H 1
resistencia de 10 1 k
1 2 resistencia k
1 capacitor 1000pF
condensador de 10uF 2
1 analógica o digital del interruptor
1 potenciómetro (50k - 100k funcionará)
1 microcontrolador Arduino (estoy usando la Diecimila) incluyendo un ordenador u otra manera a la Junta Directiva del programa. No necesita un ordenador para utilizar el micrófono giratorio, una vez que la Diecimila está programada y tiene 9V de energía en (centro positivo).
Adaptador de corriente 1 9V (centro positivo, no superior a 300 mA)
1 batería de 9V o 4 baterías del AA en una 4 AA baterías de la célula titular
1 placa de circuito del motor
1 tablero de perf para micrófono alimentación de circuito
Un buen poco de clips de alambre y piel de cocodrilo
pinzas de plástico
cinta aislante
Soldador con estaño
pequeña botella de plástico ligero con tornillo en la tapa (yo usé una pequeña botella de jabón de mágico de Dr. Bronner)
tapa de la botella de plástico grande (para mantener el motor en su lugar)
soporte de micro
pinza pequeña

opcional:
montaje de goma para la cápsula electret (yo usé uno que despojó de un micrófono PlainTalk Apple)
