Paso 5: Construcción consejos y sugerencias
Porque las pistas son muy finas, necesitará usar un soldador de temperatura controlado con una punta fina. Si usted comete un error, utilice soldadura trenza y aspirar exceso soldadura primero, luego mover el componente del problema. Mucho cuidado de no levantar cualquier pista, esto es una posibilidad real con las pistas de este pequeñas.
Primero grabar y perforar el tablero mediante cualquier método que usted es cómodo con. He utilizado el press'n' pelar técnica con éxito. Sugiero hacer múltiples copias de la obra de la Junta en su PCB y escoger el imprime la mejor imagen antes de grabado.
Utilice una broca de 0,5 mm para la perforación, las vias son muy pequeños y hacer primero las vias. No hay ningún agujero por componentes pero son unas vias. Tenga cuidado de no corta ningún circuito.

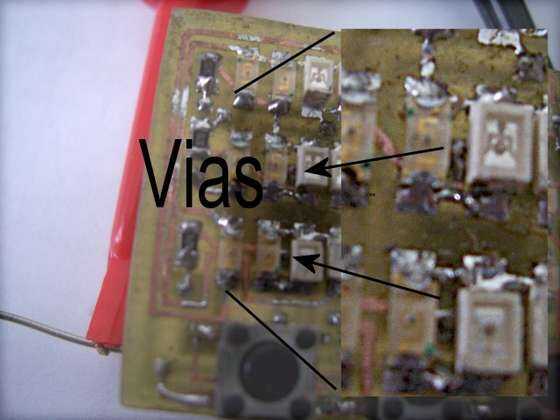

Tenga en cuenta que algunas vias entre LEDs y uno está debajo de un interruptor. No es un problema si está utilizando a través de plateado placas, sin embargo, hacerlo a mano puede que necesite recortar el resultado con un bisturí para realizar la conexión entre los lados de las juntas planas bastante. Echa un vistazo a las fotos en esta sección, tenga en cuenta el vias entre los LEDs.
Tras hacer las vias, verifique con un multímetro que la vía se conecta. Utilice el multímetro en una vía de conexión, no el por sí mismo.
Ahora instalar los LEDs y resistencias del conductor en la parte superior de la Junta, tenga en cuenta la orientación de los LEDs de los archivos de cad, no están en ningún orden en particular. Compruebe que los LEDs no se empalmar cerca una via y ajuste la vía con un bisturí si usted necesita para obtener un ajuste más cercano... tener mucho cuidado limpiar lejos cualquier cosa quitar con el scalple ya que puede causar un poco más tarde.
Con una tensión de alrededor de 3,5 voltios de una batería o una fuente del Banco probar cada combinación de charlieplex líneas de control y asegúrese de que cada LED se enciende en forma individual y que no hay falta o múltiples LEDs encendidos. Si usted tiene, hay una pista que en corto o rotas.
Ahora instale los interruptores SMD.

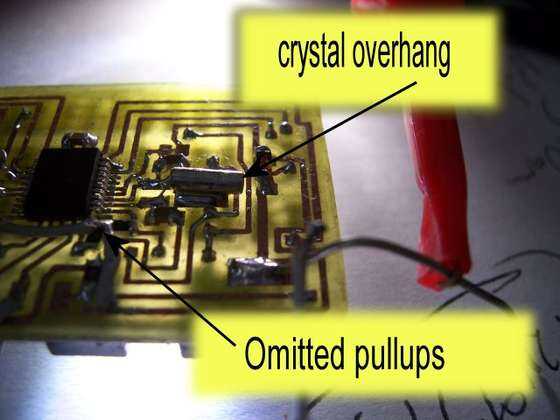

Una vez has comprobado que la matriz LED está correctamente puede comenzar en la parte inferior. Hay mucho más espacio en la parte inferior y si puede soldar en la foto, nada más debe presentar ningún problema excepto el cristal. Ver la imagen de sub de esta sección. Los voladizos de cristal otra pista por un poco más, al instalar el cristal, asegurarse de que esto no toca y es levantado un poco. Las ilustraciones de PCB modificada en microdot2.zip deben tener menos de un voladizo.
También tenga en cuenta las resistencias se omite y enlaces en este cuadro de alambre. Estos son adecuadamente dispuestos hacia fuera en la segunda revisión de la obra de arte.
No comprobaremos cortocircuitos entre los polos en el PIC u otros componentes.
Conecte los cables a los botones de potencia del suministro y compruebe que el PIC reciba energía. El cct tiene un diodo caer 6V a 5.4V (aprox)... para una prueba inicial, no arrancar a plena potencia.
Ahora Conecte los cables ICSP a cualquier adaptador de programación ICSP usa.
