Microdot - reloj de pulsera reloj LED modelo (1 / 7 paso)

Paso 1: La idea

Como en el mini dotclock la idea vino de un reloj patrón en Thinkgeek. Básicamente se muestra el tiempo por una distribución al azar de diferentes LEDs de coloreadas. El número de LEDs de cada color se corresponde con el tiempo. El cuadro de apertura de la muestra de microdot la hora 15:45 (1 rojo, 5 amarillas, 4 verdes, 5 azules -> 15:45 o 15:45)

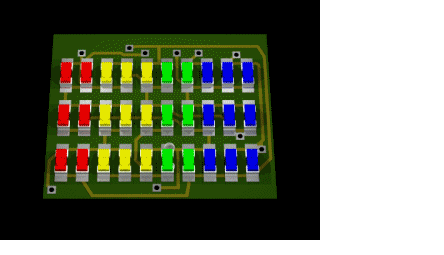

Haber hecho la mini-dotclock que quise hacer un diseño mucho más pequeño. Esto fue escarnecido hasta en formato Eaglecad y visualiza en Povray usando el programa de lenguaje de usuario Eagle3d para en formato Eaglecad. Ver ians \/atch proyecto para más detalles.
Esta foto de fijar la escena básica y por imprimir el diseño de tablero y pegar sobre pedacitos de papel podría empezar a visualizar el diseño final. Una cosa obviamente que falta de este diseño temprano era una manera para ajustar la hora... por lo que pensó y pensó.
Luego añadí SMD conmutadores de entrada que puede verse en el cuadro de introducción.
