Micro 105 FPV Quadcopter - 3D impreso (3 / 9 paso)

Paso 3: Soldar los motores y el conector de la batería

Instale el controlador de vuelo

Utilice cinta de doble cara para fijar la Scisky a la estructura. Asegúrese de que el cable USB puede acceder al puerto USB con el Scisky conectado. Si es difícil acceder al conector, puede agregar otra capa de cinta de doble cara. Usé un cuchillo de la manía para afeitar de plástico del conector de mi cable USB para que sea más fácil conectar.

Me gustaría añadir una amarra alrededor de la Scisky y la parte inferior del bastidor para ayudar a mantener en su lugar.

Instalar motores

Inserte los motores en el marco. Si te parece difícil instalar los motores, puede utilizar un destornillador de cabeza plana para abrir la brecha en el montaje del motor para ayudar a deslizar en. Desea que los motores a ser ajustado. Si los motores se sienten sueltos en su montura, utilice un poco de cinta aislante alrededor de la base del motor para mantenerlos apretados. Tenga cuidado que permita a los cables del motor pasar a través de la ranura cuando empuja los motores en los montes.

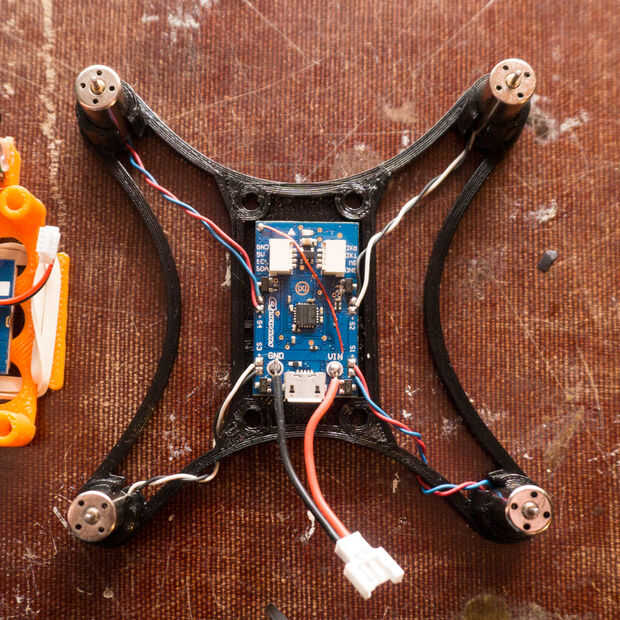

El color del cable motores corresponde a la rotación de los motores. He anotado la foto con la rotación del motor correcta para cada posición junto con los colores de los cables correspondientes.

A continuación, suelde cuidadosamente los cables a la placa de soldadura motor. El color de los hilos indican polaridad.

  • Rojo +
  • Azul-
  • Blanco +
  • Negro-

Las almohadillas de soldadura para los cables del motor son muy pequeñas y pueden ser un desafío para la soldadura. Comprobar que no puente de los pads de soldadura.

Instalar batería flexible

Corte un cable en el cable de carga. Tienes que experimentar con la longitud correcta. La coleta debe alcanzar el conector de la batería pero debe permanecer alejados de los apoyos. Me gusta usar una banda elástica en la parte superior tanto la batería y ayudar a mantener la batería de plomo fuera de los apoyos. Una vez que encuentres el tamaño que te gusta, la soldadura en la coleta de la batería, conectar negro a GND y el rojo a VIN.
