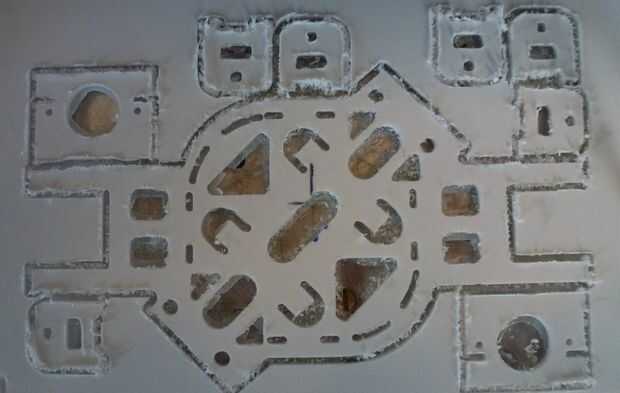

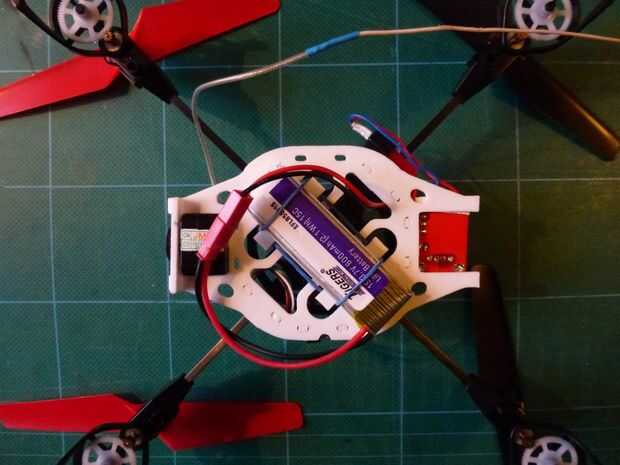

Nota: usé un CNC para molino las partes pero puede como fácilmente hacer esto a mano.
Piezas que necesita:

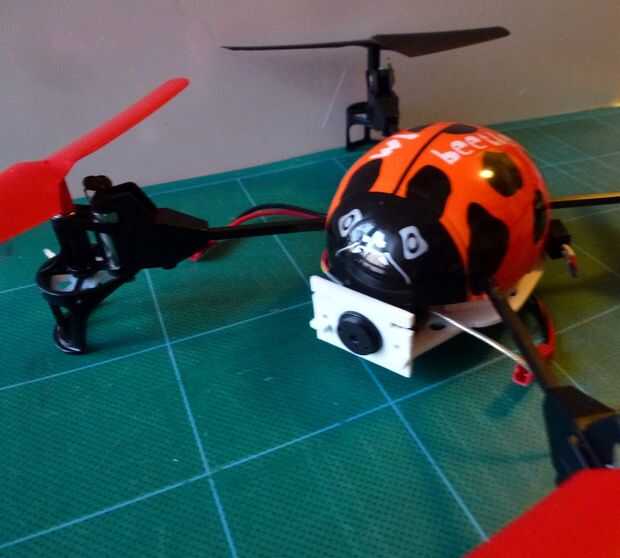

1. Escarabajo quadcopter

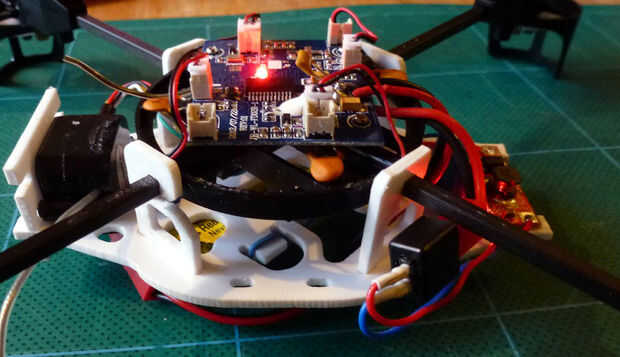

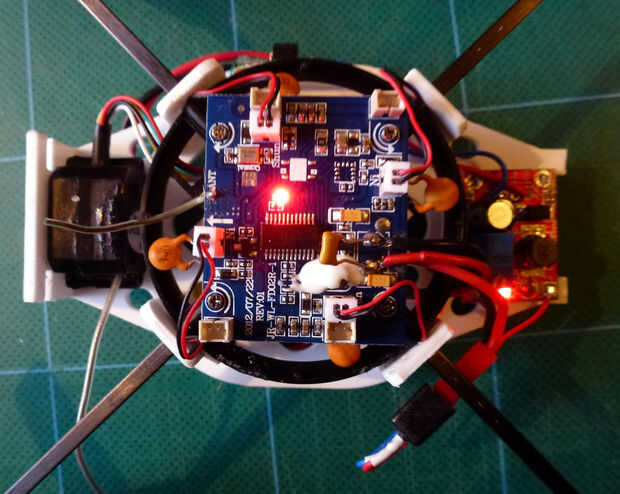

2. video transmisor 1.2GHz (en este ejemplo) pero la cámara debe ser de tipo ligero. He utilizado una cámara con construido en el transmisor de RF.

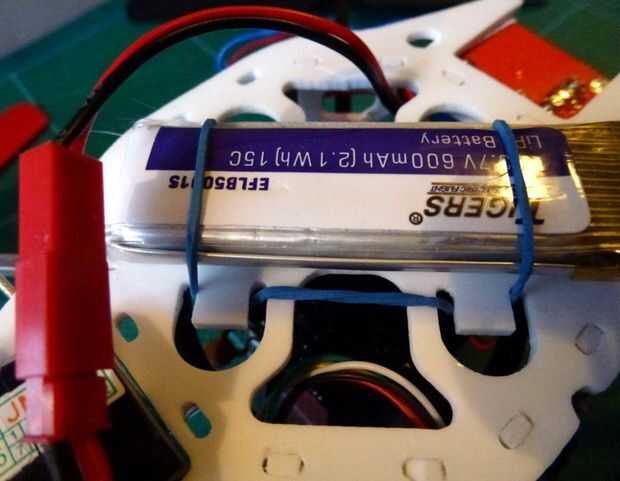

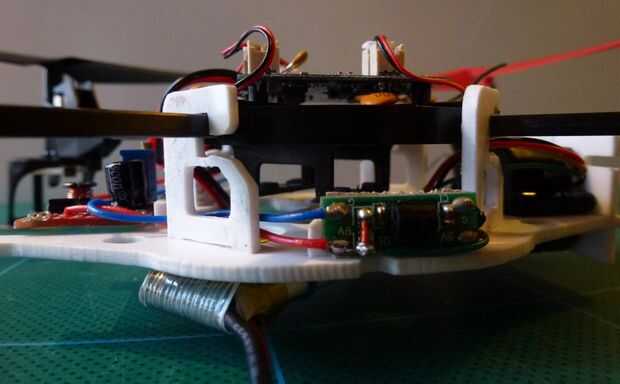

3. paso convertidor de 3.7V a 9 o 12V dependiendo del tipo de cámara. Usar la misma batería para el quad y el enlace de la cámara.
4. monitor AV. He utilizado un reproductor de DVD NextBase que tiene pantalla de tamaño 10". Cuanto más grande mejor.
5. antena de hoja de trébol para el receptor. Mira http://rcexplorer.se/diy/2011/08/the-cloverleaf-fpv-antenna/ para instrucciones. Este paso es imprescindible si tienes salida de señal baja como 10 MW. Puede utilizar un transmisor más potente pero también requiere más batería y el escarabajo es un vehículo muy ligero. Esta configuración pesa 100g en total.
He añadido una foto del receptor con la antena de 1.2 GHz. Es la antena más grande. También construí una antena para 2.4GHz, canal 2 para transmisor RC y el enlace del video (la antena más pequeña). Recuerde, que una frecuencia más baja tienen mejor penetración. Uso de 5.8GHz es bueno pero necesita más potencia para la misma gama. Bajas frecuencias de radio de banda se transmiten a través de materiales más fácil que las frecuencias más altas de la banda. Lamentablemente, las frecuencias bajas están todas ocupadas y reservadas para otras cosas. Me gustaría tener un sistema de videoconferencia en la banda de 400-900MHz que significa asequible video de calidad HD. Me temo que banda de frecuencias más altas como el 5.8 inhiben la calidad HD FPV para aficionados RC permanentemente.
Nota: el § § cositas están pendientes para mi novia. Supongo que su ocupación!
Cálculo del precio USD:
Escarabajo: 30
VIDEOLINK: 20-25 (1,2 GHz)
Paso convertidor DC-DC: 2.5
Conectores de JR: 1
plásticos 2
trabajar gratis :-)
monitor usado reproductor de DVD gratis! Pero se puede comprar usado similar a 20-40 $.
Total: ~ $60 ($100 con monitor usado)
Comparar esto con el sistema de tiburón.
¡ Disfrute!
Ideas de futuro para el desarrollo.
Comprar una cámara de alta resolución con 600 o 700 líneas de TV por $20.
