Micro 105 FPV Quadcopter - 3D impreso (1 / 9 paso)

Paso 1: Lista de piezas

Partes básicas

Opciones de radio

El Scisky Micro requiere un receptor compatible con DSM2. Por supuesto, sólo se necesita una radio pero aquí están algunas de las opciones.

Las piezas mencionadas son suficientes para levantarse en el aire. Si es tu primera construcción quadcopter, sugiero parar aquí y conseguir cómodo con el vuelo antes de instalar el equipo FPV.

Equipo FPV (opcional)

  • Cámara: cámara de gran angular de 170 grados
  • Transmisor de video: FX758-2 5,8 G 200mW vTX

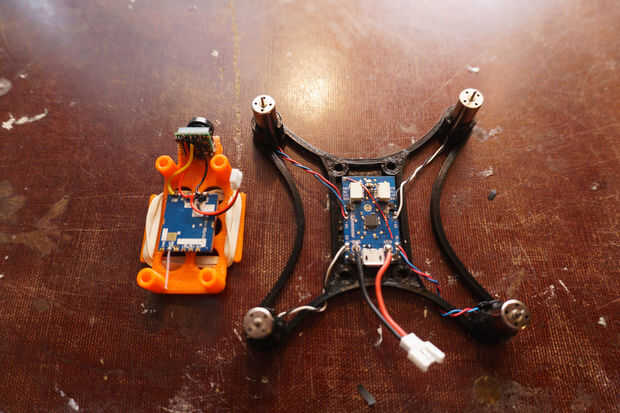

  • Regulador de voltaje: 5v Pololu Step-up - Nota: en la imagen adjunta, no estaba utilizando un regulador de 5v y estaba llegando potencia para el equipo FPV directamente desde el controlador de vuelo. Esto no es recomendable y puede freír el regulador de voltaje en el Scisky.
  • Antena: alambre de cobre sólido 20-22awg.

Opciones de video (opcionales)

Hay muchas opciones para ver el FPV alimentar pero aquí están unos pocos.

Otras cosas que necesitará

  • Soldadura de hierro
  • De la soldadura
  • Conocimientos básicos de soldaduras
  • Lazo del cierre relámpago
  • Cinta de doble cara
  • Cortadores de alambre
  • Pistola de pegamento caliente
  • Palillo caliente del pegamento
  • Banda de goma
