Mejora Simple ajustable DC fuente de alimentación (1 / 5 paso)

Paso 1: Piezas y herramientas

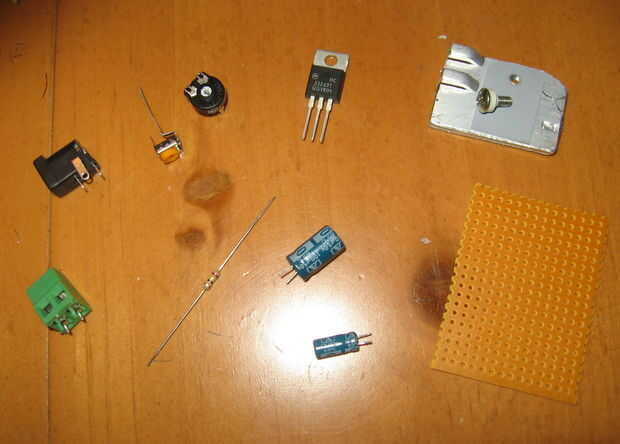

Usted necesitará los siguientes componentes:

Regulador de voltaje LDO como MC33269
Disipador TO-220 y tornillo de montaje
Condensadores para filtrar la entrada del regulador y circuitos de salida
resistencia de 240 ohm
Dos potenciómetros: 1Kohm o más para ajuste grueso, 100 ohmios para fino
Que utiliza cortadoras para ambas ollas, ya que son compactos y duros ajustar accidentalmente
Conectores de alimentación: un montaje del PWB conector coaxial para entrada y tornillo terminales de salida están generalmente el más fácil de trabajar con
3-4 pulgadas cuadradas de perfboard
Algunos cables de conexión o autobús

Debe tener estas herramientas disponibles:

Soldadura de hierro
Destornillador pequeño
Alicates y cortadores de alambre
Un cuchillo que puede tallar su perfboard tal como una hoja regular de X-ACTO #11. (o broca para taladro de 1/8")
