Mejora Simple ajustable DC fuente de alimentación

Work in progress: te agrego más texto explicando cómo funciona esta cosa y una imagen esquemática en los próximos días.

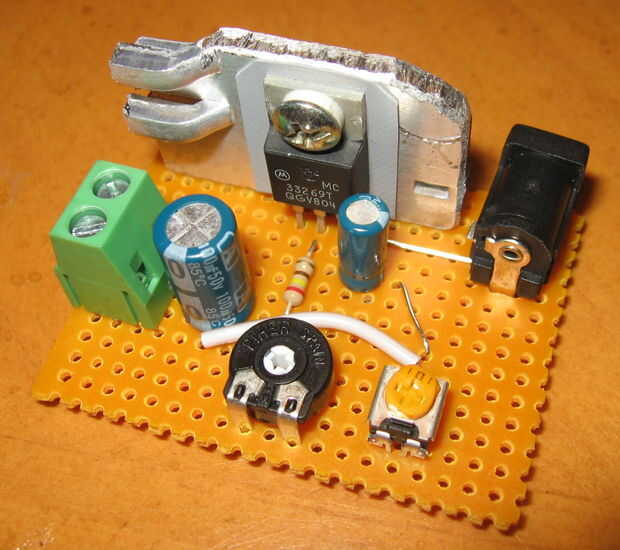

Ya hay unos instructables sobre fichas de regulador de voltaje lineal a experimentos de potencia baja tensión y proyectos. Esta es mi variación de aquellos, con el regulador de bajo de la salida para permitir que los voltajes de entrada inferiores y un sistema de ajuste grueso/fino.

Etiquetas: Regulador, Poder, Electrónico, MC33269
