Al principio estuve tentado a comprar una ya hizo uno en DealExtreme, pero como que no parece ser idéntica a la que en la foto, he decidido no. el problema era que uno en el cuadro no incluye la placa, mientras que se envía - según comentarios de clientes - díd cubrir la placa en parte. Añadir a que tengo que esperar para la entrega de pedido en DealExtreme, que decidí hacer uno yo, uno mejor que antes y en DealExtreme me dieron un poco de inspiración.

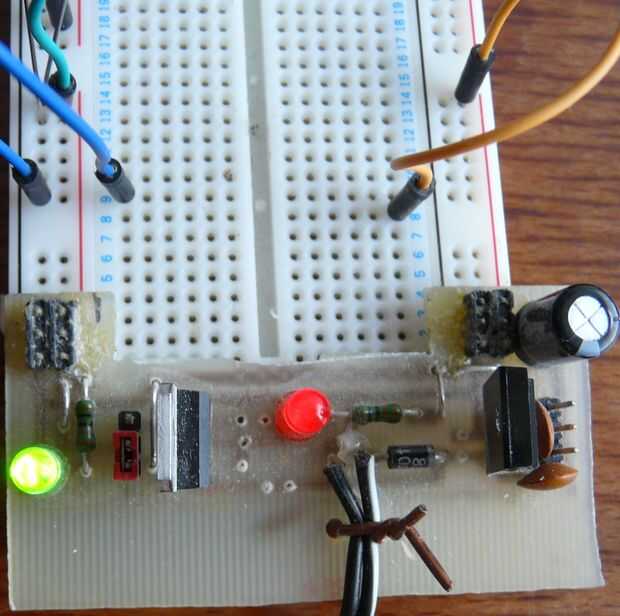

Este circuito es un 5 y 3.3 voltios UPS que fácilmente puede ser utilizado para mini breadboards. Es un circuito de voltios más o menos estándar de 5 y 3.3, pero el truco está en la PCB que puede insertarse en los carriles de la fuente de alimentación de la placa. La placa que estoy usando tiene un travesaño superior y una inferior que están aislados unos de otros. Con este circuito y - y no en el menos la PCB - es posible dar cada riel un voltaje diferente (5 o 3, 3V) o tener dos carriles a 5 voltios.
El circuito se alimenta de una verruga de la pared. Aunque yo he soldado los cables en su lugar, aún existe un diodo de protección contra polaridad inversa como muchos tomacorrientes pueden invertir (polaridad) por un interruptor. El Vin de los 7805 (y LF33) no se logra con un capacitor grande pero tiene un pequeño capacitor de desacoplamiento. 5 voltios tiene otra vez un capacitor de desacople y un 100uF para suavizar la señal. Un LED con resistencia limitadora de corriente indica buen funcionamiento. Los 3 conectores que rodea el 7805 forman un encabezado de 3 pines en el que el crudo Vin, la tierra y 5 voltios señal están disponibles.
3,3 voltios del regulador es suavizada con un capacitor de 100uF y condujo a un bloque de jumper que selecciona entre 5 y 3.3 voltios. La mayoría breadboards tienen dos carriles que cada uno tiene un positivo y un neutro de alimentación. En la fabricación de una fuente de alimentación que se inserta firmemente en la placa debe utilizar al menos 3 espacios. Inicialmente probé con uno, pero eso sólo condujo a la enorme frustración. Porque 3 posiciones de profundidad es mucho que perder en un protoboard pequeño, la necesidad de PCB que algunos 'armas' para insertar en los carriles de la energía, dejando el resto de la placa libre y descubierta. Se encuentra el archivo Fritzing de la placa aquí. Si no tienes fritzing y no desea instalarlo, el diseño de impresión también se puede encontrar aquí. Después del grabado, retire con cuidado la sección de la placa que cae sobre el cuerpo de la placa. Hacerlo tal que un mínimo de material es removido para mantener los brazos que se pega en la placa quedan como robusto como sea posible. Luego montar las piezas y los de soldadura. Los pinheaders dos de 2 x 3 que se pegan en la placa, asegúrese de que coinciden antes de soldarlos.
El uso de la placa no es totalmente completa prueba: conmutación entre 5 y 3.3 voltios para un carril se hace con un puente y la única indicación que 3,3 voltios está en uso es un LED que es un poco menos brillante. Si utiliza ambos voltajes y todavía habría los rieles conectados por un alambre de algún tipo, entonces habrá un corto. Además, al utilizar piezas de 5 y 3.3 voltios, conforman Asegúrese de no mezclar las tensiones y que sopla algunas partes.
Partes:
Diodo 1N4001
condensador de 100nF x 2
2 x 100uF condensador (10V)
2 x LED
1 x 7805
1 x LF33CV (u otro regulador de voltios 3.3)
3 puntas pinheader masculino 2 x
1 x jumperclip
2 x resistencia de 1 k
Sólo una observación sobre los condensadores de 100uF: los usé porque tenía ahí. Creo que la hoja de datos de la L7805 sólo requiere un capacitor de 33uF y francamente yo también he usado entonces sin un condensador :-)
