Medidor de inductancia/capacitancia Saga (4 / 17 paso)

Paso 4: Creación del PCB - Ver A

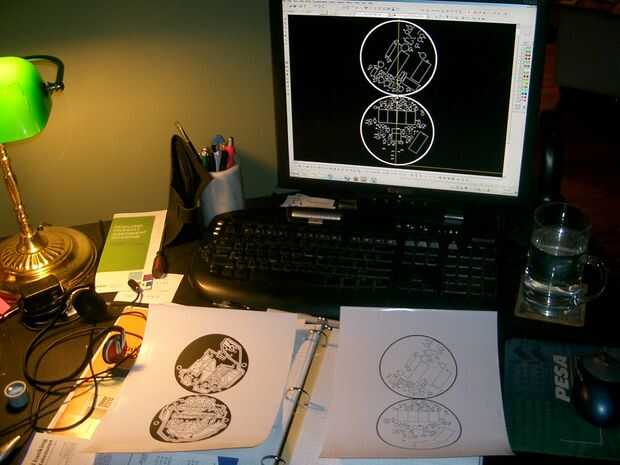

Terminé el diseño de hardware utilizando solamente las piezas que tenía y procedió tranquilamente iniciar un diseño de PCB de 4" ø redondo tablero para encajar en la lata del caramelo.

No era mucho antes de que me di cuenta que no todo encajaría. Así que dividido el circuito en dos partes para ir sobre dos tablas redondas apiladas sobre separadores y arregló para que un conector de 24 pines conectar los dos. Ambas tarjetas son cobre de un solo lado. Yo planeaba imprimir la leyenda en la parte superior, también.

Después de poner el circuito para dos PCB redondo, finalmente conseguí a la construcción de algo. Como dije antes, utilicé el método de transferencia de tóner de fabricación de PCB. Esto implica los siguientes pasos:

1 - imprimir el patrón de cobre negro en papel brillante de la foto usando una impresora láser

2 – corte un pedazo de un solo lado tablero revestido de cobre tamaño y cepíllelo bien con fina lana de acero

3-cortar el patrón impreso a tamaño y cinta adhesiva en el PCB con el toner contra lado cobre

4-con plancha de ropa con el ajuste más caliente, hierro el patrón con gran presión durante unos 5-7 min.

5 – poner hierve agua en una bandeja y volcar el tablero en a remojo durante unos 10-15 min.

6-frotar la tabla con los pulgares para obtener el papel de la Junta; Retire la cinta

7-limpiar la junta con el cepillo de dientes, sumergir en agua caliente con frecuencia, hasta que las fibras de papel son idos

8-colocar en un baño ácido (utilicé cloruro férrico)

9 – el Consejo de la roca a menudo y verificación grabado progreso hasta que todas las pistas están separadas y distintas y NO cobre en áreas abiertas

10-lavado de PCB en agua durante al menos 60 segundos

11 – disolver restantes resisten toner con acetona y limpiar con toalla de papel

12-guardar los productos químicos (muy importante)

13 – perfore todos los agujeros (sugerencia: utilizar brocas de carburo, duran mucho, mucho más que las brocas HSS)

14 – poner resistencia dos cables (u otro pequeño cable) a través de dos orificios en los bordes opuestos de la PCB

15 – perforar estos cables a través de puntos correctos en leyenda impresa sobre papel brillante contra el lado de cobre no

16-Repita los pasos 3 a 7 para imprimir la leyenda

Una cosa que debo mencionar sobre el cloruro férrico: materia grave es esta! No le cabrito! No se descarga lo por el desagüe en grandes cantidades a menos que te gusta gastos de fontanería grande! Cuidadosamente ponga lo que tiene en el tanque del etch el contenedor vive en. Enjuague todos los elementos que entraron en contacto con él en agua dulce muy bien y en el lavadero fregadero (o, mejor aún, debajo de una manguera de jardín). Hacer nada de esto en el fregadero de la cocina! Estas cosas las manchas de cualquier cosa y todo lo entra en contacto con acero inoxidable come para el desayuno y puede ser un interruptor de matrimonio si salpica en cualquier lugarlo no (como en tu mejor camisa o en el mostrador de la cocina). Llevar ropa vieja de trabajo matorrales mientras haces todo lo anterior.
