Un medidor diferencial de luz es una herramienta poco ingeniosa que le dirá cuánto más brillante la luz es en un lado del metro que la otra. Con un poco de imaginación e ingeniería un poco, se podría conectar un montón de ellos en diferentes direcciones y una pequeña caja que le dirá cómo brillante es la luz en la habitación de todas las direcciones. Podríamos llamar a ese cuadro de una cámara 3D.
Este Instructable es más una demostración de concepto y una introducción al trabajo de amplificadores operacionales como, pero es genial pensar en cómo esto se puede generalizar!
Lo que se necesita:
Herramientas:

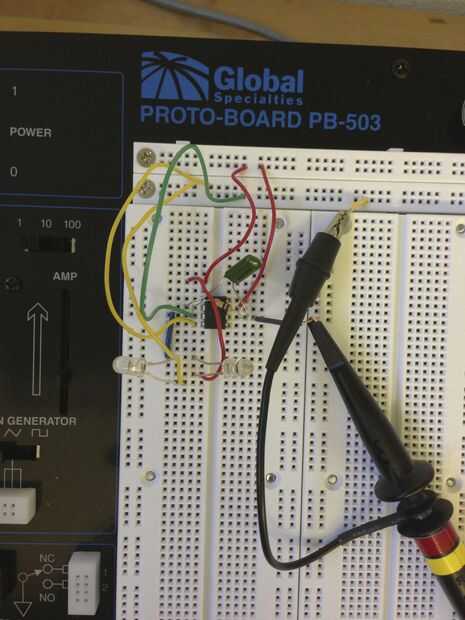

1) un tablero que puede fuente de + 15 V y - 15V o regular protoboard con un +-fuente de alimentación de 15 voltios
2) los cables de puente
3) un osciloscopio + sonda de osciloscopio (si no sabes cómo utilizar un osciloscopio, hay un montón de buenos recursos en línea!)
4) un multímetro (no estrictamente necesario, pero útil.)
Componentes:
1) un amplificador operacional (utilizamos un TL082 - http://tinyurl.com/d49o3yy)
2) dos fotodiodos
3) un condensador y una resistencia tal que 1/RC es cerca de 2 * pi * 1 kHz y R es grande (por lo que se puede ver la pequeña corriente del fotodiodo).
Utilizamos un condensador nF 1.5 y una resistencia de 100 kOhm.
(donde R es la resistencia de la resistencia, y C es la capacitancia del condensador)
Seguridad:
Ser muy cuidadoso conectar el fotodiodo en la orientación correcta!! Si lo conectas al revés lo hará muy rápidamente quema hacia fuera y posiblemente disparar fuera de la Junta. Y entonces, http://www.youtube.com/watch?v=YleZvTSDC6s
