Medidor de inductancia/capacitancia Saga

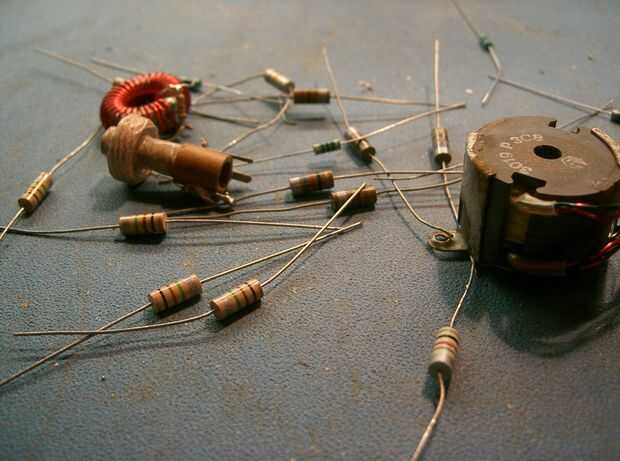

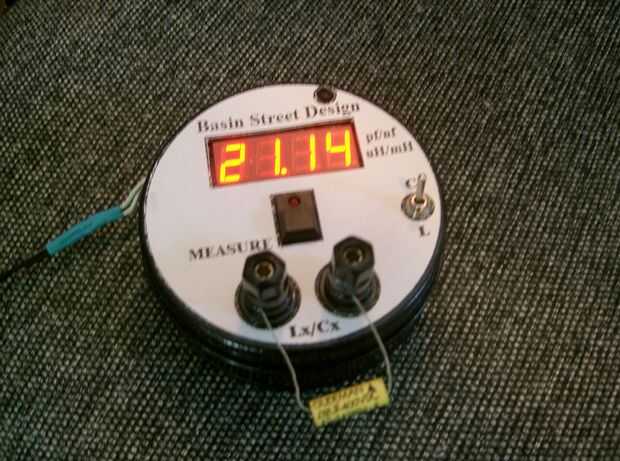

Yo tenía un montón de bobinas al azar en algunos cajones aleatorios y quería saber qué eran los valores. Estos valores absolutamente a menudo no son evidentes al observar el dispositivo. Códigos de color para los antiguos no fueron estandardizados y algunos de los anillos de coloreados de inductores se desvaneció o descolorados por lo que es imposible decir lo que son. Otros pueden ser sin marcar y que son mano herida son solo conjeturas sin un metro. Así que decidí hacer un medidor de inductancia y capacitancia que sería bastante exacto y trabajar durante varias décadas del valor de unos nano-Henrios a unos milli-Henrios y también de algunos pico faradios a sobre un micro Faradio (esperemos). Sonaba fácil - ¿qué podría salir mal?

Esto demuestra lo que pasé para hacerlo. Se trata de una bonita vista, pero en lugar de informe que la versión limpiada-para arriba con todos los líos editada las pensé sería bueno algunos de ustedes almas más demostrar lo que puede suceder a las mejores intenciones cuando el Sr. Murphy se entromete y decide que no pasará!

Pero realmente, la gente, todo lo que podía salir mal con este proyecto. Yo finalmente prevaleció, sin embargo. Y también conseguí realizar erm..., la mayoría de mis objetivos de diseño en el proceso. (!)
