MeArm - construir un pequeño brazo de Robot hackeable v0.3 (5 / 11 paso)

Paso 5: Construyendo el hombro izquierdo

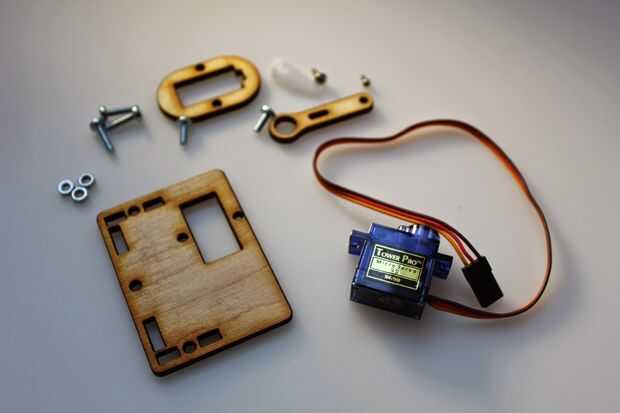

Ofrecen la mayor parte se muestra aquí hasta lo que sólo has puesto juntos. El agujero para el servo debe ir al frente en línea con el bíceps. Debemos clave estas piezas para que sea imposible poner la manera incorrecta alrededor. Won'r se equivocan mucho con él pero es molesto!

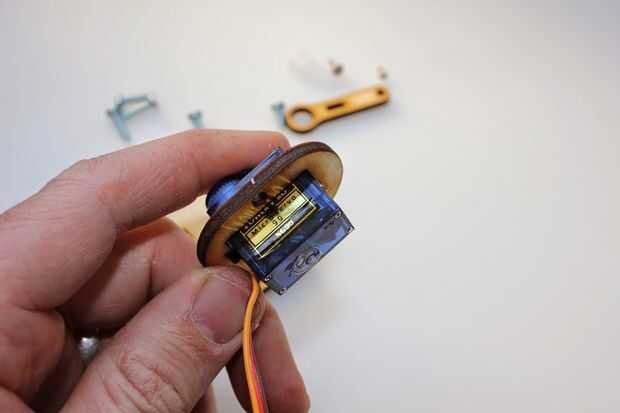

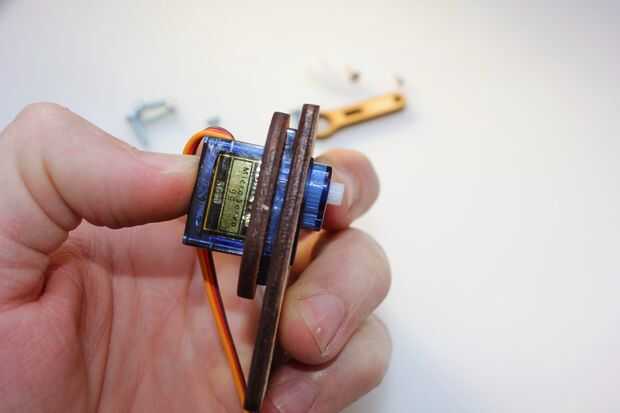

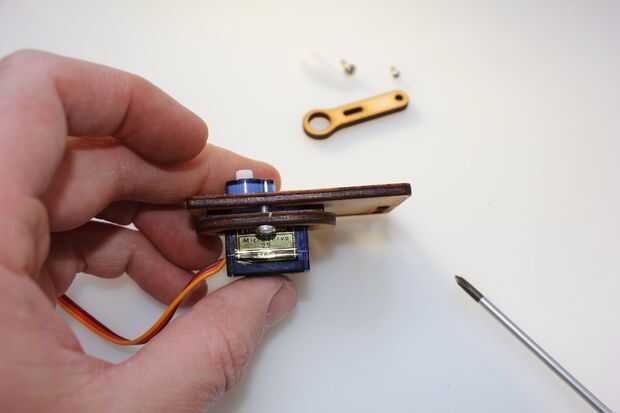

Añadir el collar para el servo como anterior e introducir desde el exterior utilizando los dos tornillos de 12mm.

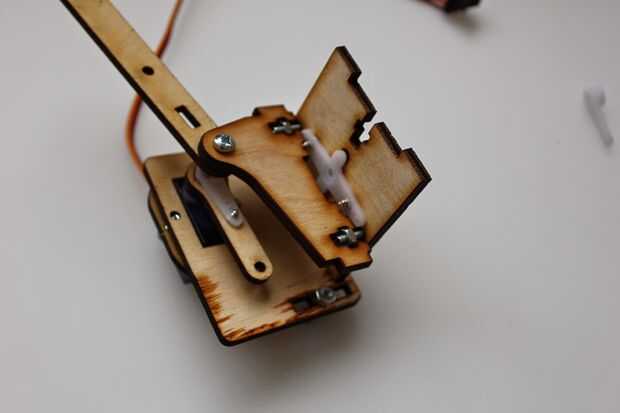

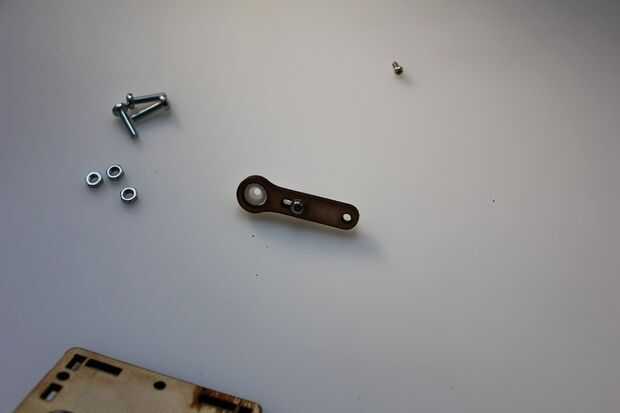

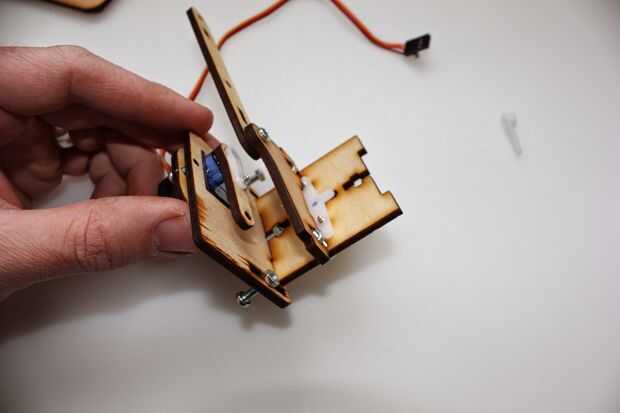

Unir el brazo del pequeño a la corneta de solo servo utilizando el método de antes. Esta vez vamos a fijarlo. Mira las imágenes de abajo. Estos deben ser los extremos alejados de su movimiento de servos y debe girar lejos de los agujeros de la base.
