Matriz de Sensor de presión

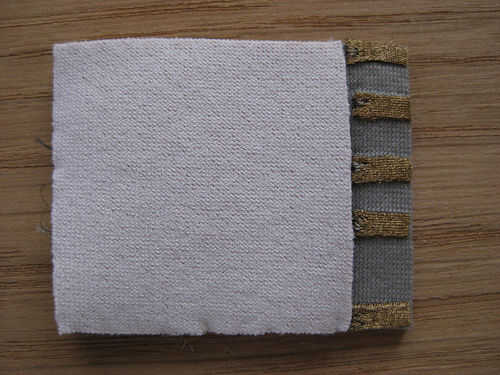

cuatro sensores de presión separado no sólo dan información sobre donde estoy presionando, pero también lo difícil. La sensibilidad es ideal para la presión del dedo. Aunque no es lineal, es estable. Muy sensible a la luz de toque y luego toma mucha presión para llegar a la mínima resistencia.

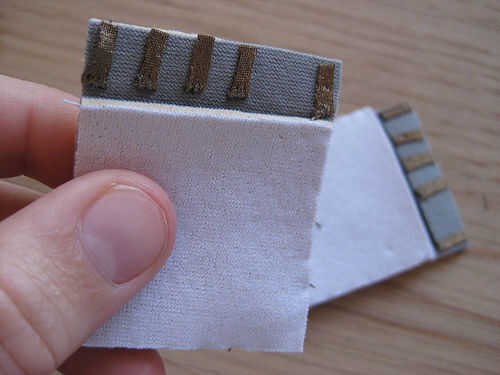

El interior se parece a los sensores de presión de la tela, excepto cada punto está conectado a una pestaña separada tela conductora. La desventaja es que conexiones a estas fichas y etiquetas separadas ocupan mucho espacio, especialmente si usted quiere conseguir una apretado matriz de sensores. Una red de líneas y columnas y algo de código para analizar estos (por separado de la energía y medir) permitiría mucho más espacio. Esta versión es agradable porque es tan simple.

Para hacer el sensor completamente tela uno puede utilizar textiles conductoras de EeonTex (www.eeonyx.com) en lugar de la Velostat plástico. Eeonyx normalmente solamente fabricación y vende sus telas recubiertas en cantidades mínimas de 100yds, pero muestras de 7 x 10 pulgadas (17.8x25.4 cm) están disponibles sin cargo y muestras más grandes de 1 a 5 yardas por un mínimo costo por yarda.

Video

Video

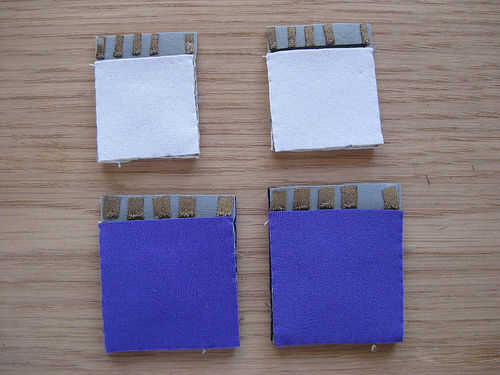

Este Instructable cubre dos versiones ligeramente diferentes de la matriz del sensor de presión. La única diferencia es la distancia entre los sensores de presión individual en la matriz. En uno de ellos se colocan prácticamente al lado de cada uno (blanco) y en la otra hay un espacio de 1 cm entre cada sensor (púrpura), sino por el grosor del neopreno no es posible presionar entre los sensores sin presionar un sensor. Espero que esto tiene sentido.

También estoy vendiendo estos sensores de presión de hilo hecho a mano via Etsy. Aunque es mucho más barato para hacer su propio, comprar uno me va a ayudar mis costos de prototipos y desarrollo >>
http://www.etsy.com/shop.php?user_id=5178109

Los materiales utilizados para el sensor son básicamente barato y estándar. Hay otros lugares que venden Velostat y telas conductoras, pero LessEMF es una opción conveniente para ambos, especialmente para el envío dentro de América del norte.

Velostat es la marca de las bolsas de plástico en que vienen a componentes electrónicos sensibles en. También llamado antiestático, ex-estática, carbono basado en bolsas de plástico... también puede cortar una de estas bolsas de plástico negro Si tienes uno a mano. ¡ Pero cuidado! No todos trabajan!

Para hacer el sensor completamente tela uno puede utilizar textiles conductoras de EeonTex (www.eeonyx.com) en vez del plástico Velostat, pero en el momento sólo está disponible en un mínimo de 100yds textil conductor EeonTex. Pero prueba a pedir muestras!

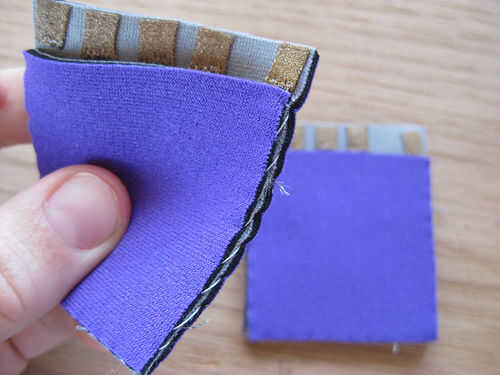

Elegí trabajar con neopreno porque ofrece una forma de retroalimentación de fuerza natural y también es ideal para coser en con el hilo conductor y así aislarlo. Pero puede reemplazar fácilmente el neopreno para algún tramo regular o no estire la tela y trate incluso de fieltro o goma.
