Sensor de presión de hilo conductor

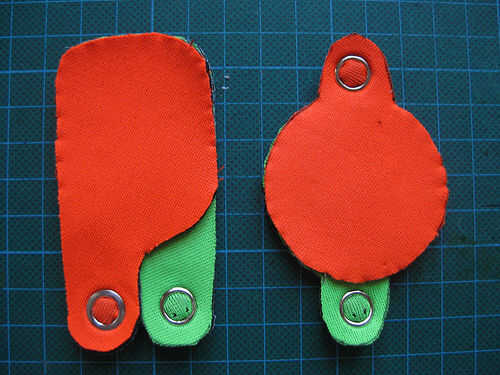

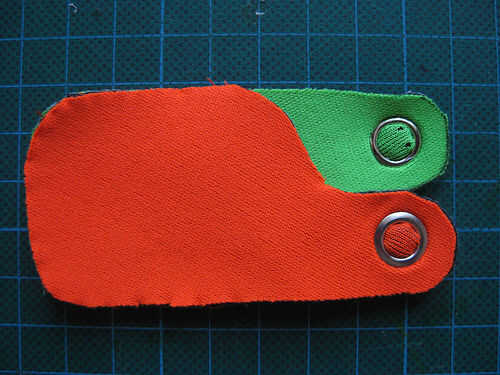

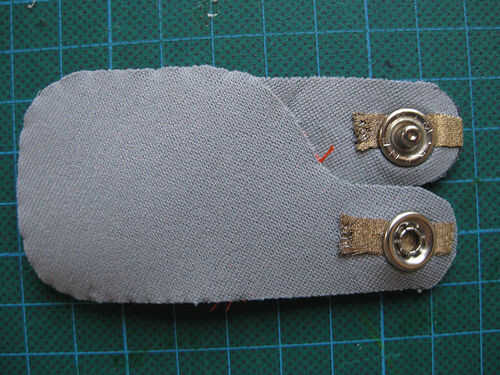

costura hilo conductor en neopreno para crear una almohadilla sensible de la presión. Este sensor es muy similar a la tela doble Sensor o vis versa. Y también cerca del Sensor de presión de la tela, pero la diferencia es que se minimiza la superficie conductora cosiendo solo unas puntadas a cada lado con hilo conductor. Esto crea una gama de presión de buena punta de los dedos.

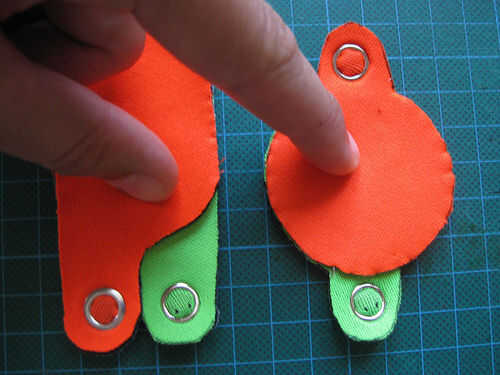

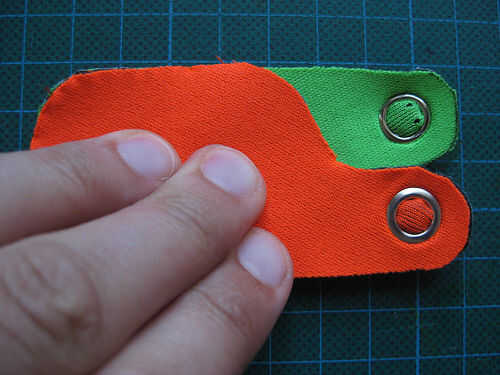

La gama de la resistencia de estos sensores de presión depende mucho de la presión inicial. Idealmente usted tiene sobre la resistencia del ohmio de 2M entre dos contactos cuando el sensor está acostado. Pero esto puede variar, dependiendo de cómo se cose el sensor y la superposición de las superficies conductoras adyacentes qué tamaño tienen. Por esta razón elijo coser los contactos como puntadas diagonales de hilo conductor - para reducir al mínimo la superposición de superficie conductora. Pero sólo el más mínimo toque del dedo generalmente traerá la resistencia hasta unos Kilo ohmios y, cuando presionado completamente, va hasta aproximadamente 200 ohm. El sensor todavía detecta una diferencia, derecha abajo a alrededor tan duro como usted puede presionar con los dedos. La gama es no lineal y consigue más pequeña como las disminuciones de la resistencia.

También estoy vendiendo estos sensores de presión de hilo hecho a mano via Etsy. Aunque es mucho más barato para hacer su propio, comprar uno me va a ayudar mis costos de prototipos y desarrollo >>
http://www.etsy.com/shop.php?user_id=5178109

Como en mi Instructables los materiales utilizados para el sensor son básicamente barato y estándar. Hay otros lugares que venden Velostat y telas conductoras, pero LessEMF es una opción conveniente para ambos, especialmente para el envío dentro de América del norte. Pero también enviar a Europa dentro de unos 10 días.

Velostat es la marca de las bolsas de plástico en que vienen empaquetados en componentes electrónicos sensibles. También llamado antiestático, ex-estática, carbono infundido de plástico (por lo que también puede cortar una de estas bolsas de plástico negro Si tienes uno a mano. ¡ Pero cuidado! No todos funcionan, así que prueba primero!)

Para hacer el sensor completamente tela uno puede utilizar textiles conductoras de EeonTex (www.eeonyx.com) en lugar de la Velostat plástico. Eeonyx normalmente solamente fabricación y vende sus telas recubiertas en cantidades mínimas de 100yds, pero muestras de 7 x 10 pulgadas (17.8x25.4 cm) están disponibles sin cargo y muestras más grandes de 1 a 5 yardas por un mínimo costo por yarda.
