Matriz de Sensor de presión (6 / 7 paso)

Paso 6: Resistencias de pull-up

Test first:
Conecte un multímetro en el modo de sonido a la pestaña VCC y a su vez conectarlo a cada una de las otras fichas. Sin siquiera presionar a lo, asegúrese de que no emite pitidos. Si no está tocando, puede presión cada sensor individualmente para ver su gama de la resistencia.

Actualización: La gama de resistiance de este sensor es ideal para las resistencias de pull-up de ohm de 20 K interno de Arduino. Así que puede omitir el resto de este paso y buscar el código correcto activar sus interiores dominadas en el paso siguiente.

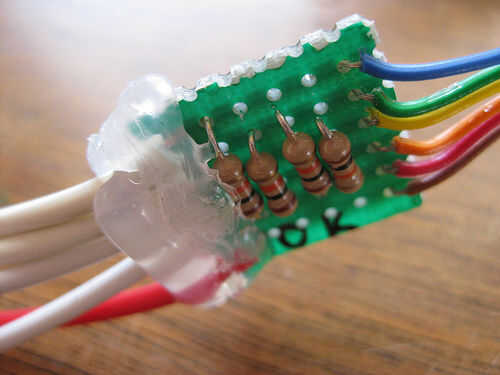

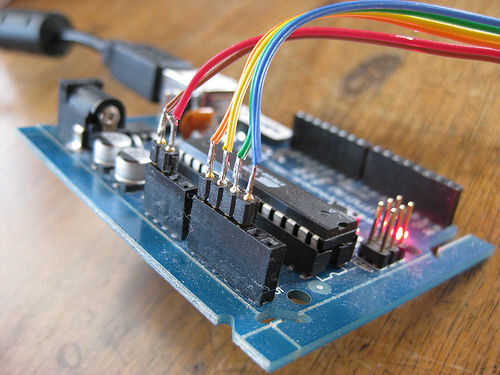

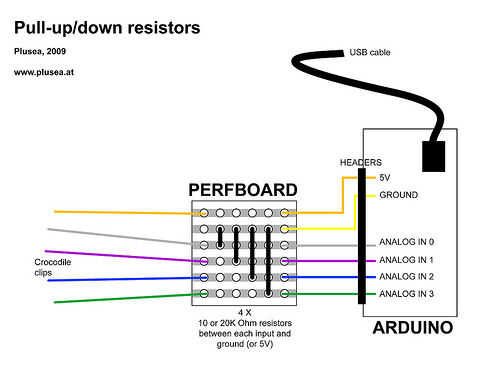

Corte un pedazo pequeño de perfboard con líneas de cobre conductoras, por lo menos 6 x 6 agujeros grandes. Soldar como se ve en la ilustración esquemática y conecte a la placa Arduino. Para obtener más información sobre resistencias pull-up y por qué son necesarios, siga este enlace >>
http://CNMAT.Berkeley.edu/Recipe/how_and_why_add_pull_and_pull_down_resistors_microcontroller_i_o _

Sujete las pinzas a las fichas conductoras correcta de su matriz de sensor de presión.
