Matriz de LED bicolor 7 Arduino (SPI) desplazamiento de visualización de texto (5 / 5 paso)

Paso 5: Caja de presentación

No ahondamos en detalles muy en construcción de la caja de exhibición aquí.

Se utilizó un tubo mm acrílico 500 con 64mm de diámetro interno. Una hoja de color negro con textura de vinilo se utiliza para envolver el tubo transparente con una ventana de recorte para las pantallas de matriz de LED que sea visible.

Una 2mm plana azul teñido hoja de acrílico gruesa es cortada a la medida con 60mm de altura y longitud para cubrir la pantalla matriz de LED. Esto se coloca delante de las matrices de LED para reducir el deslumbramiento.

Tornillos no se utilizan para asegurar los módulos individuales de la matriz de LED. Tablero plástico acanalado es cortado a la medida y ranurado detrás de las Matrices de LED para crear un cojín firme entre los módulos de matriz de LED y la pared interna del tubo.

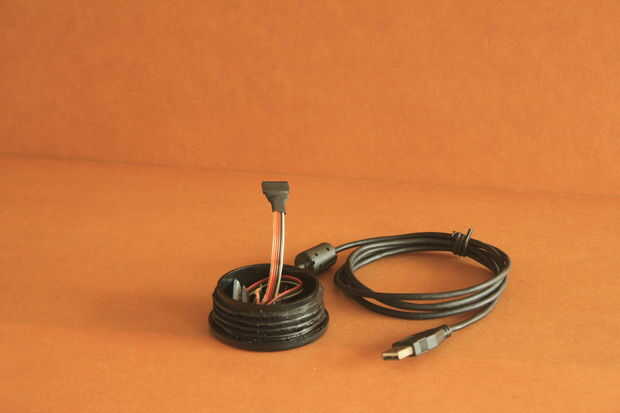

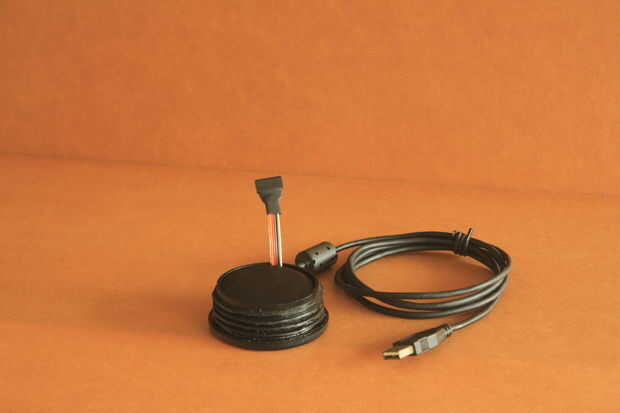

Dos casquillos de extremo de tubo de plástico se utilizan para cubrir los extremos del recinto. La placa Arduino Nano y módulo inalámbrico de puerto Serial Bluetooth se colocan en el hueco interior de uno de los casquillos de extremo de tubo de plástico.

Una pequeña hoja plana de acrílico está doblada con un calentador de tira para actuar como una simple base de la pantalla.

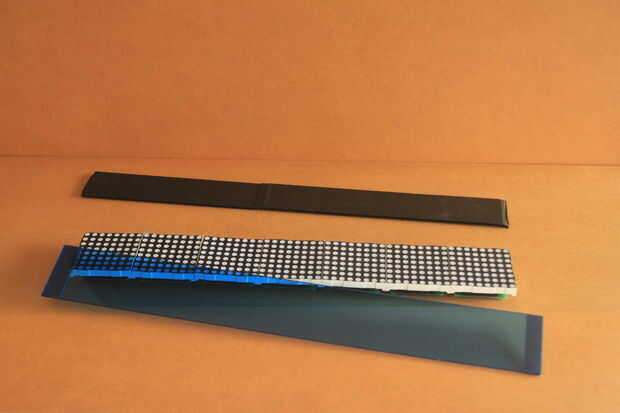

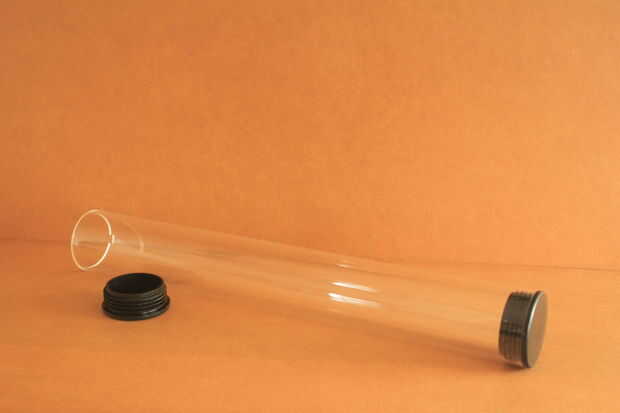

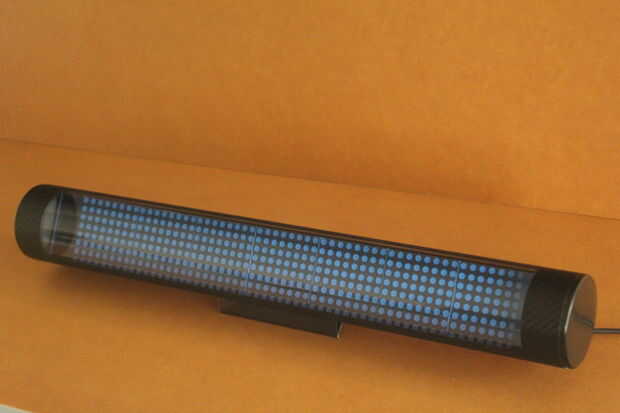

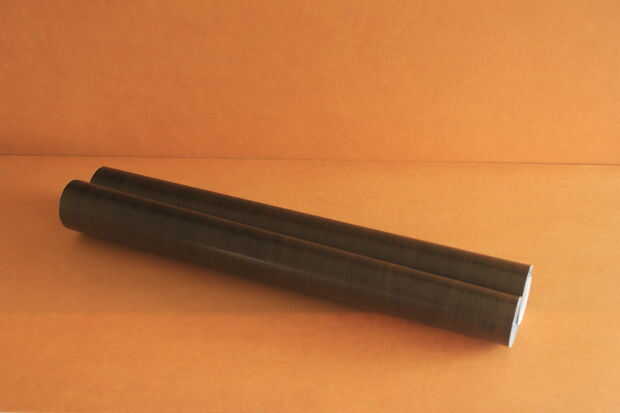

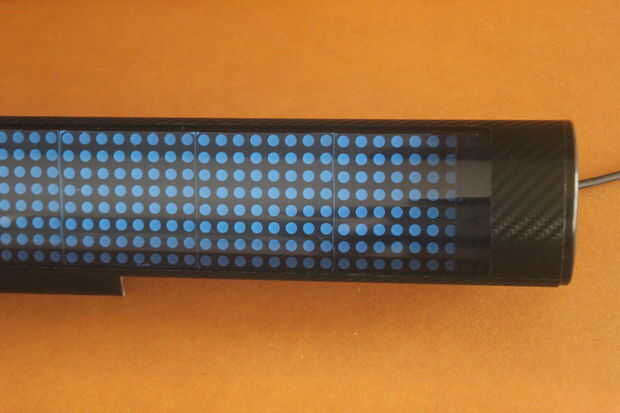

Los cuadros aquí muestra las piezas utilizadas para construir el recinto, el display montado parcialmente y la pantalla totalmente montado.

Hay un montón de gente práctica y creativa y estamos seguros que serán capaces de crear mejores recintos para la pantalla si te embarcas con este proyecto.
