¿9 * 9 matriz de LED con Arduino

siempre deseó tener una pantalla más grande?

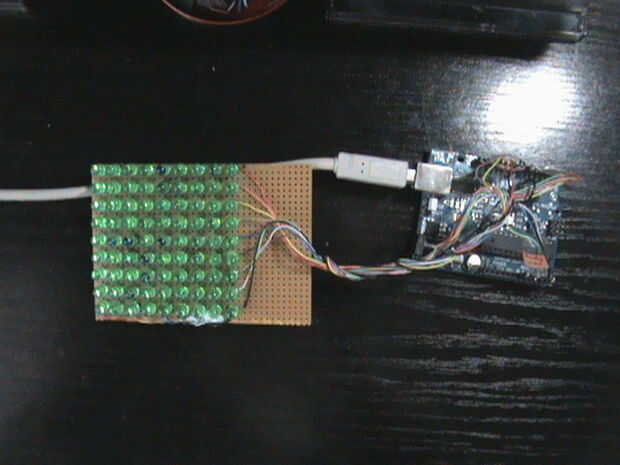

Esta indicación se basa en una matriz de LED verde de 9 * 9. La pantalla es impulsada con una placa Arduino (Duemilanove en mi caso).

¿Por qué utilizamos una matriz y no enciende para arriba los leds individualmente?

Básicos:
Un led tiene 2 pines: ánodo y cátodo.
Tan siquiera poner el led con el cátodo común, todavía tenemos 81 + 1 pin, la placa arduino no es suficiente para esto.

En una matriz podemos poner las columnas para el cátodo y las filas al ánodo del Led, así que aquí tenemos sólo 9 + 9 pin, mejor que el otro pero un poco complicado en la materia programación.
