Alguna vez allá, se nos ocurrió con un instructivo para construir un 7 Bi-color de 8 x 8 LED Scrolling texto pantalla de matriz. Se puede visitar para obtener más detalles.
Instructivo, se utilizó la biblioteca LedControl excelente que ha sido escrita específicamente para el MAX7219 que simplifica considerablemente la codificación del programa para el sketch de Arduino del proyecto. Sin embargo, como esta biblioteca utiliza pernos normales de salida digital para controlar la visualización, rápido y suave efecto de texto desplazable es incapaz de conseguirse con placas Arduino normales si muchas matrices de LED están en cascada juntos para hacer una pantalla larga. Es decir, por qué sugerimos utilizar el chipKit UNO32 tablero de micro-controlador basado en la popular plataforma de hardware de código abierto Arduino para manejar la pantalla ya que es mucho más capaz de producir más rápido y mejor desplazamiento de texto con efecto de Arduino tableros aunque es un poco más caro.
Arduino es actualmente uno del hardware microcontrolador open source más popular utilizado por aficionados de la electrónica y es una lástima si las placas de Arduino que ya poseían no pueden utilizarse para el proyecto para producir efecto de texto desplazamiento rápido y suave para las exhibiciones de largo.
En este instructable, construiremos otro bicolor 7 8 x 8 LED matriz pantalla de texto de desplazamiento controlada por una placa Arduino Nano en que mensajes y comandos pueden enviarse a él a través de Bluetooth usando un teléfono inteligente Android. Sin embargo, que no va a utilizar la biblioteca de LedControl para este proyecto y en su lugar se utilizará la librería SPI para transferir directamente las instrucciones y datos a la pantalla. Puede no parecer un gran cambio al proyecto pero usando SPI para la interfaz ofrece impresionante aumento en la velocidad de transferencia de datos, que se traduce en un efecto de texto desplazamiento rápido y suave para el proyecto y también reduce cierta complejidad para los cables como líneas SPI sólo 3 son necesarios para manejar la pantalla en lugar de 6 anteriormente.
Para construir este proyecto, es necesario componente de electrónica básica soldadura habilidad y cierto conocimiento sobre el uso de la Arduino.
La razón para la construcción de una pantalla largo de matrices LED de 7 es que es bastante adecuado para facilitar la lectura de texto con desplazamiento. La matriz de LED que estamos utilizando es alrededor 60 mm x 60 mm de tamaño para cada matriz. Aquí, hemos construido un nuevo recinto para nuestra pantalla con tubo de acrílico transparente de 64mm de diámetro interno.
En este instructable, nos va repitiendo algunas de las secciones de nuestra anterior instructable como esperamos este instructable es tan completo como sea posible por sí mismo.

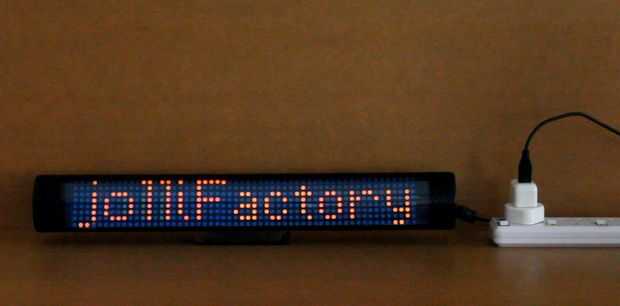

Usted puede ver el siguiente video de YouTube para ver lo que estamos construyendo.
