Paso 1: Las listas de piezas
Lista de piezas armado de láser

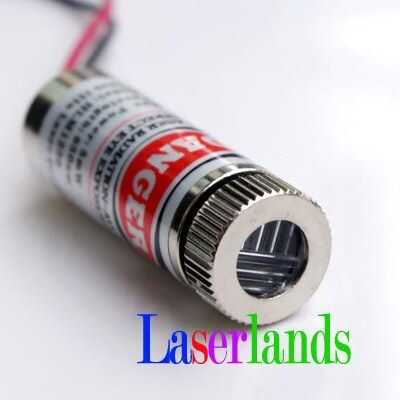

650nm < 5mW Laser diodo módulo Cruz $4,37 ebay
El diodo láser es un HLM1230.
Hice mi origen actual de la unidad de láser el uso de este:http://www.rog8811.com/laserdriver.htm
Lista de piezas láser fuente actual
Opcional: 6 x AA portapilas con 2,1 mm enchufe AdaFruit.com $5,00
http://www.Adafruit.com/products/248
LM317 regulador $0,24 TaydaElectronics.com
Potenciómetro de 100 Ohm $0,21 TaydaElectronics.com
Diodo 1N4001 $0,01 TaydaElectronics.com
10uFd 50V condensador $0,03 TaydaElectronics.com
Resistencia de 47 Ohm $0,01 TaydaElectronics.com
(se utiliza en lugar de las dos resistencias de 10 ohmios)

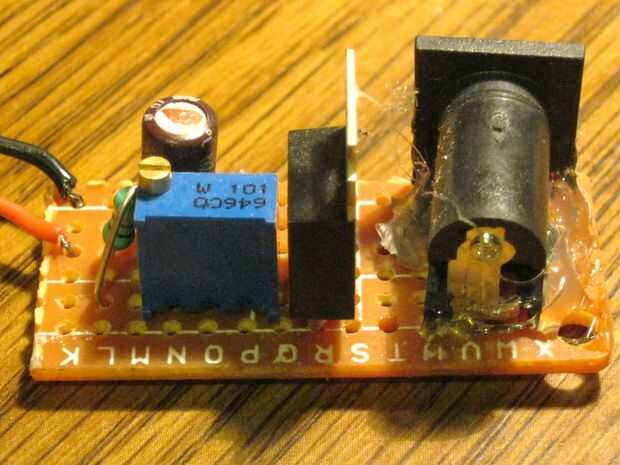

PCB utilicé un trozo de lo siguiente:
5 * tablero pan Junta prototipo 432 puntos 5 * 7cm$ 1,39 ebay
No utilizó un pulsador
No voy a entrar en detalles de lo que el origen actual de la unidad de láser como se explica en la citada página web.
El diodo láser de HLM1230 está diseñada para 25mA o menos. Esto es cómo determina el valor de la resistencia de 47 Ohm. (Ver imagen)
Montura de trípode de lista de piezas
2 cajas de CD de música desechado
desechado de 2 CDs (yo usé una regular y una mini)
1 música desechado montaje mecánico del reproductor de CD
tuerca de 1/4 "x 20
Miscellaneous 6-32 y 10-32 hardware
3 tuercas hexagonal 10-32

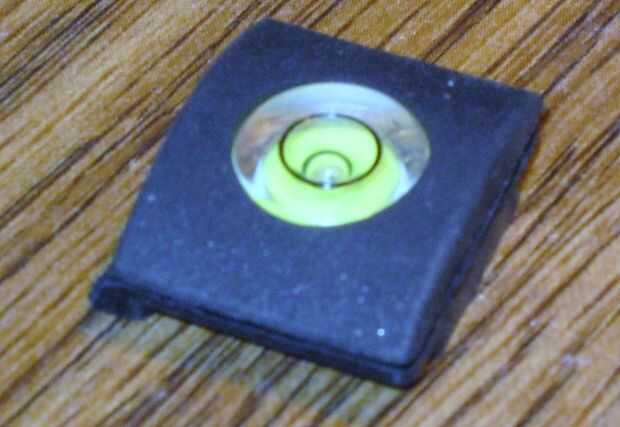

1 Zapata burbuja nivel $1,59 ebay

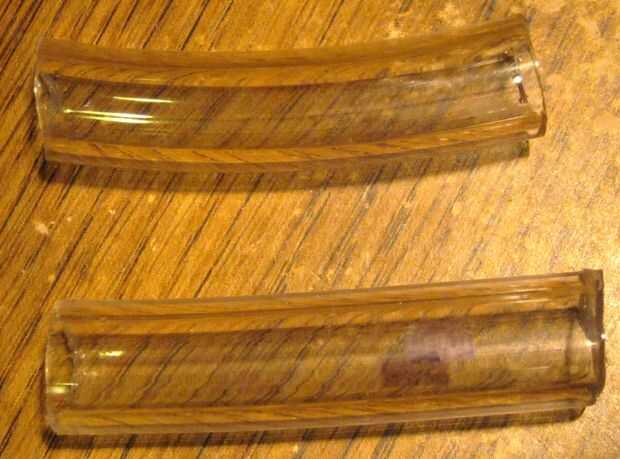

tubería de vinilo de 2 pulgadas 5/16", 5/16" d.i. (diámetro interno) yo tengo la mía en Home Depot.
