Paso 6: En acción
Para los dos tornillos, yo corte aproximadamente una pulgada de 5/16 manguera de vinilo para cada uno y desliza sobre la parte inferior de los tornillos.
Pongo el nivel de burbuja en el CD.

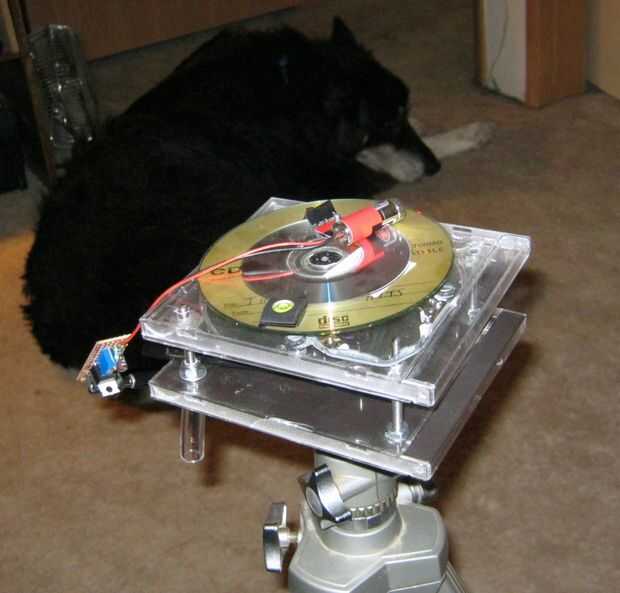

Poner el conjunto en el trípode. Ajuste las patas del trípode de modo que es bastante nivel.
Observando el nivel de burbuja, tuerza los tubos de vinilo hasta que la burbuja esté en el centro.
Una vez que la Asamblea esté nivelada, puede ajustar la Cruz a una orientación vertical-horizontal girando la tapa de la lente del láser. Usé un nivel para asegurarse de que era horizontal.
Verificación:
Para verificar todo el conjunto, puede girar el CD y hacer que la burbuja permanezca centrada.
Otro método para proyectar el láser Cruz en una pared. Gire el conjunto del CD; la línea horizontal no debe moverse hacia arriba o hacia abajo.
Noté una pequeña variación en mi configuración. Hay algunos juegan en el CD y mi trípode en la alfombra. Pero para mis propósitos, es lo suficientemente cerca.
CONCLUSIONES:
He utilizado esto para alinear cosas en mi taladro. Por ejemplo, si son agujeros múltiples en una sola pieza de PVC y desea todo el centro, utilizar este láser Cruz.
Así que esto funciona bastante bien. Por supuesto, soy una electrónica tan geek desea automatizar con un Arduino. Pero por desgracia es un Instructable futuro.
