Paso 3: Trípode

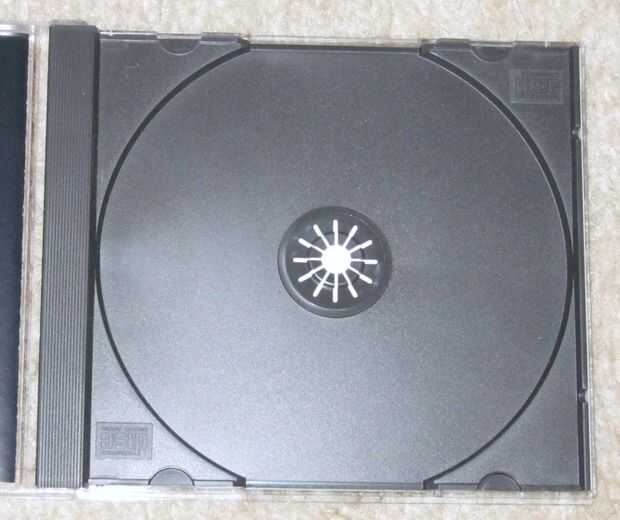

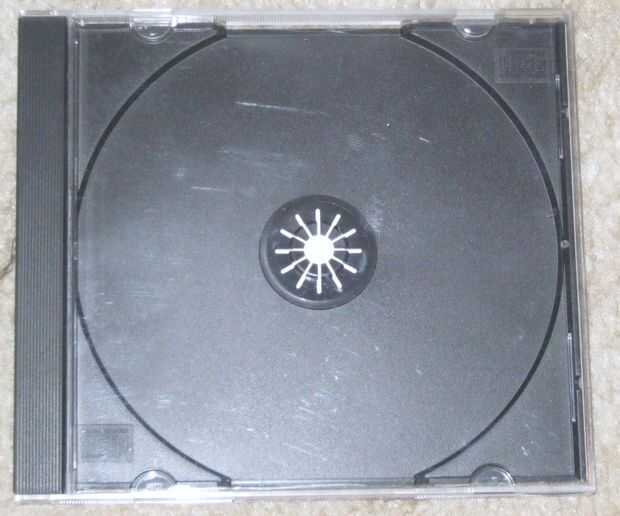

Empecé con dos cajas de CD de música. (Ver imagen) Parecían ser bastante robusto pero no demasiado pesada y sobre el tamaño correcto.
Nota: El plástico es algo frágil para trabajar con. Terminé con un montón de grietas.
Diseño: Me decidí por un diseño de tres puntos. La caja del CD base se une al trípode. La caja superior del CD tiene un pivote fijo punto en una esquina (superior izquierda). El superior derecho e inferior izquierdo las esquinas son ajustables con tornillos a la caja superior del CD de nivel.
Base del trípode:
Todos los trípodes de cámara que he visto usan pernos de ¼ x 20.
Para la base, retire la cubierta. (Ver imagen) Si usted cuidadosamente dobla las pestañas poco, saltará.
Use una broca, cuidadosamente perforar un agujero en el centro de las pestañas de la CD.

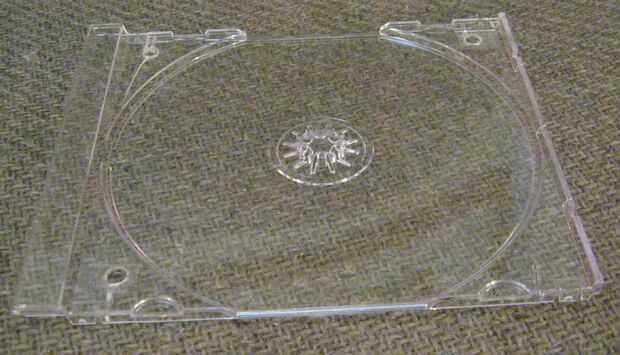

Con un Xacto u otro cuchillo, retire cuidadosamente el inserto del CD (ver imagen) de la base de plástico.
Poner un perno de ¼ x 20 a través de la parte inferior y una tuerca en la parte superior.

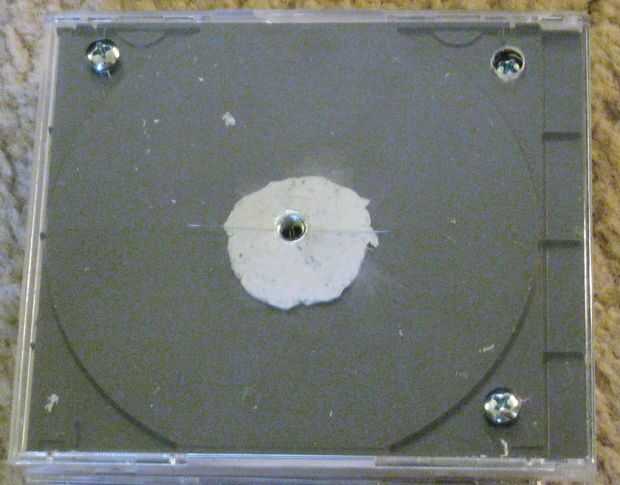

Epoxi tuerca a la base de plástico. No use demasiado, como yo lo hice para que la pieza de inserción del CD no encajaba muy bien.
Complemento del CD Inserte en que puede cumplir el de epoxy y reforzar todo el conjunto.
Usé 10-32 hardware para los separadores.
Únalos con cinta adhesiva los casos de dos CD.
Tres 11/64" o 3/8 perforaciones más o menos centrada en el área entre el borde y el guión de CD a través de ambos casos aproximadamente 13/16 de pulgada desde el lado de las bisagras y 9/16" de la parte superior e inferior.
En el caso de fondo, la esquina de pivote, perfore el orificio con una broca de 3/8 bits a través de las capas de la parte inferior dos, pero no la cubierta. De esta manera el perno pivote sólo tenemos una sola capa de plástico para la tuerca de apriete.
Separadores:

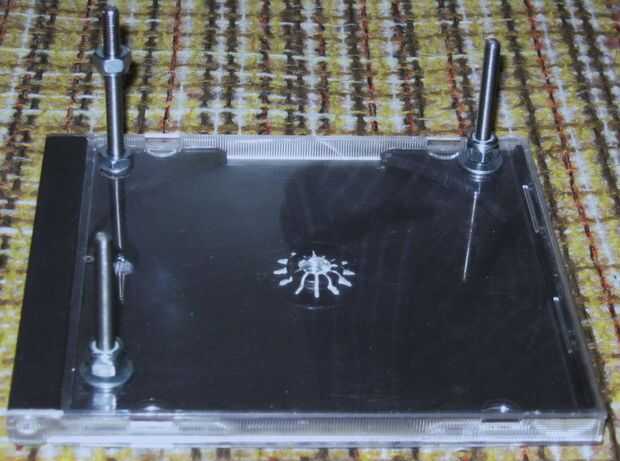

Inserte un tornillo 10-32 x 2" en el agujero de caja pivote inferior. Debe ir a través de dos capas de plástico y parada en la cubierta. Puso una tuerca y apriete con cuidado. (ver imagen)
Coloque una tuerca hexagonal 10-32 en el perno de revés para que el lado plano quede hacia arriba. Atornillar sobre ½". Este será el pivote punto de la tapa de reclinación.
Inserte dos pernos de 10-32 x 2" a través de los otros dos agujeros en el caso de la parte inferior.
Coloque una arandela en la parte superior y dos tuercas hexagonal 10-32 en ellos. Atorníllelos sin apretar abajo. Estos pernos se ajustará para nivelar el caso superior.
