Paso 1: Mi primer Modular la manija

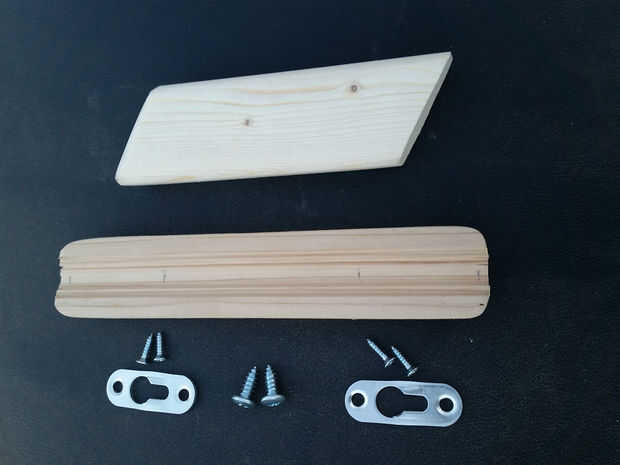

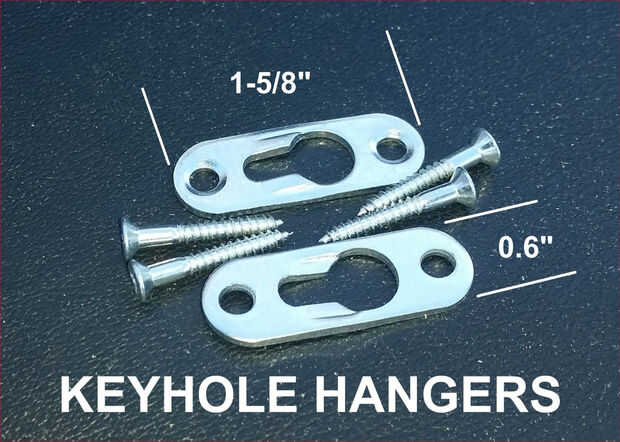

Mi primer manija modular, siendo un experimento, se hizo de enrasar de 1 x 2. Tomó unos 11" de 1 x 2 (que es realmente 11/16" x 1-7/16"), un par de las fijaciones de ojo de la cerradura, algunos #4 x 1/2" cabeza plana tornillos para madera (para sujetar los tornillos de ojo de la cerradura - los que vienen con son demasiado largos) y algunos #10 x 1/2 "pan tornillos (para sujetar a la plantilla para los tornillos de ojo de la cerradura para mantener). Tengo extras de estos tornillos para otras plantillas y manijas.
Puse mi calibre de ingletes para mi sierra de mesa a 30 º y cortar la esquina de uno de los extremos. Luego mide abajo de 4-1/2"(aproximadamente 1/2" más que la anchura de mi mano) y cortarlo otra vez allí, paralelamente al primer corte. Entonces volví mi calibrador de inglete a 90° y cortar el extremo de la Plaza. En el resto de la pieza de 1 x 2, corté un pedazo de 6-1/2" de largo. Eso es todo la madera tomó - tal vez 15¢ vale la pena. (Creo que el pedazo de 8 pies era aproximadamente $1,29).

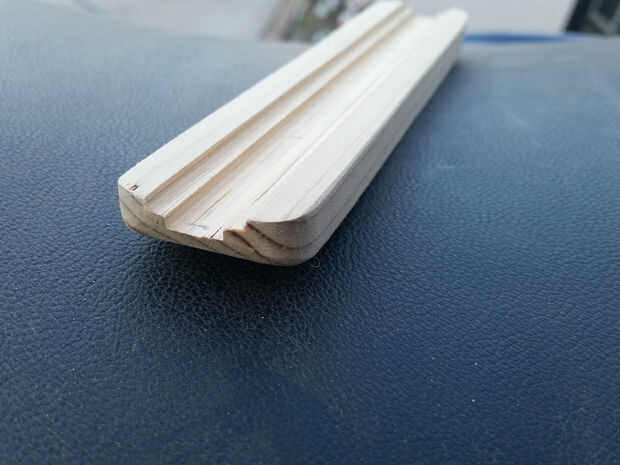

Para los tornillos de ojo de la cerradura, a menos que quiera superficie solo montarlos, necesita una ranura en la parte inferior de la manija de la base de 1/8" de profundidad y 5/8" ancho. Es fácil utilizar un router para hacer esto, pero ajusté la hoja de mi mesa VI para hacer un corte sólo aproximadamente 1/8" de profundidad y, a partir de la guía de corte a aproximadamente la mitad de la anchura de esta pieza, hizo varias pasadas, girando la pieza base 180° y al ejecutarlo nuevamente para que la ranura fue perfectamente centrada la pieza y aumentando la distancia a la guía un poco hasta que tenía una ranura encaje en el ancho de mis ganchos de ojo de la cerradura. Luego montado los ganchos en los extremos de esa pieza (algo lamentó más adelante) con #4 x 1/2" cabeza plana tornillos para madera. Después de montar los tornillos de ojo de la cerradura, descubrí un par de cosas. La primera fue que iba a tener que sacarlos nuevamente ya que no había permitido ningún espacio para la cabeza del tornillo en la placa metálica de las fijaciones de ojo de la cerradura. El segundo fue lo que mide un poco más 4-3/4" de centro a centro de los agujeros (y que es el espacio que necesitaría para los tornillos en mi plantilla - y todos los futuros tiradores y plantillas. Ya he decidido que hubiera sido mejor para utilizar 4" c-c espaciado o incluso 3-1/2", pero que es retrospectiva, que siempre es mejor. Puedo moverlos todos más adelante. Aprender de mis errores). Utiliza un cincel de 1/4" de madera para cortar el espacio para las cabezas de los tornillos #10, probé los tornillos y arrancado hacia fuera un poco más. Esta vez trabajaron, por lo que para atornillar los tornillos de ojo de la cerradura detrás.
Es más fácil si haces la separación algo fácil de recordar y medir, como 3-1/2" o 4" o incluso 6" Si utilizas plantillas grandes. Sólo tienes que utilizar el mismo espaciado en todos ellos para hacer las manijas para todos de sus plantillas. Se puede medir desde la parte posterior de una suspensión en la parte posterior de la otra, frente a frente o agujero a agujero. Es lo mismo. Es la distancia de centro a centro y debe ser el mismo para los tornillos que pones en tus plantillas para coincidir con ellos.

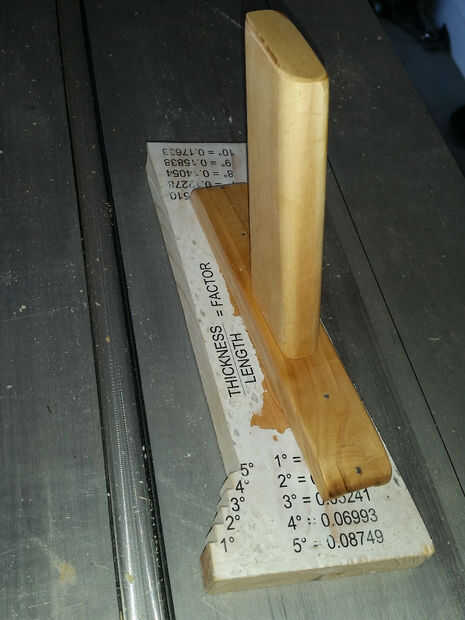

Después de redondear las esquinas y lijado de la pieza (el que está con los extremos angulados), lo pongo contra la base que acaba de hacer para averiguar donde la manija iría mejor. Terminé más o menos centrado en la parte inferior de la manija de la base. Podría haber funcionado un poco mejor para montar un poco más atrás, pero no sabía en el momento. Esto fue todo experimental y he hecho un montón de errores. Perforé dos agujeros para #8 x 1-1/4 "tornillos de drywall en un ángulo hacia arriba en la parte inferior del mango y, después de agregar un poco de pegamento, atornilladas mi mango. Entonces rápidamente la llevé aparte e hizo necesario lijar en mi base para eliminar las esquinas agudas y las astillas. Luego utiliza el pegamento un poco más y poner detrás junto otra vez.
Después de instalar el necesario #10 x 1/2" tornillos en mi plantilla probé lo que tenía en los tornillos de ojo de la cerradura hacia atrás y cada vez empujó en la manija salió (en vez de apretar). Después dio vuelta alrededor, trabajaron bien. Tienes que tener el gran parte del agujero hacia la dirección que desee hacer. La otra manera es salir. De hecho, es la manera de quitar las manijas; sosteniendo la manija, que toque la parte posterior de la plantilla contra algo y sale de la plantilla. Es así de fácil.
